Sur un chantier, la qualité d’une fixation est déterminante pour garantir la stabilité des structures et la sécurité des installations. Parmi les solutions les plus utilisées par les professionnels du bâtiment, la cheville à frapper s’impose comme une fixation rapide, fiable et simple à mettre en œuvre. Que ce soit pour fixer des rails de placo, des tasseaux bois, des gaines ou des équipements techniques, ce système d’ancrage mécanique répond aux exigences des chantiers modernes en termes de productivité et de tenue structurelle.
Dans ce guide technique, découvrez le fonctionnement, les usages, les normes et les bonnes pratiques de pose des chevilles à frapper utilisées en construction et en rénovation.
Fondamentaux

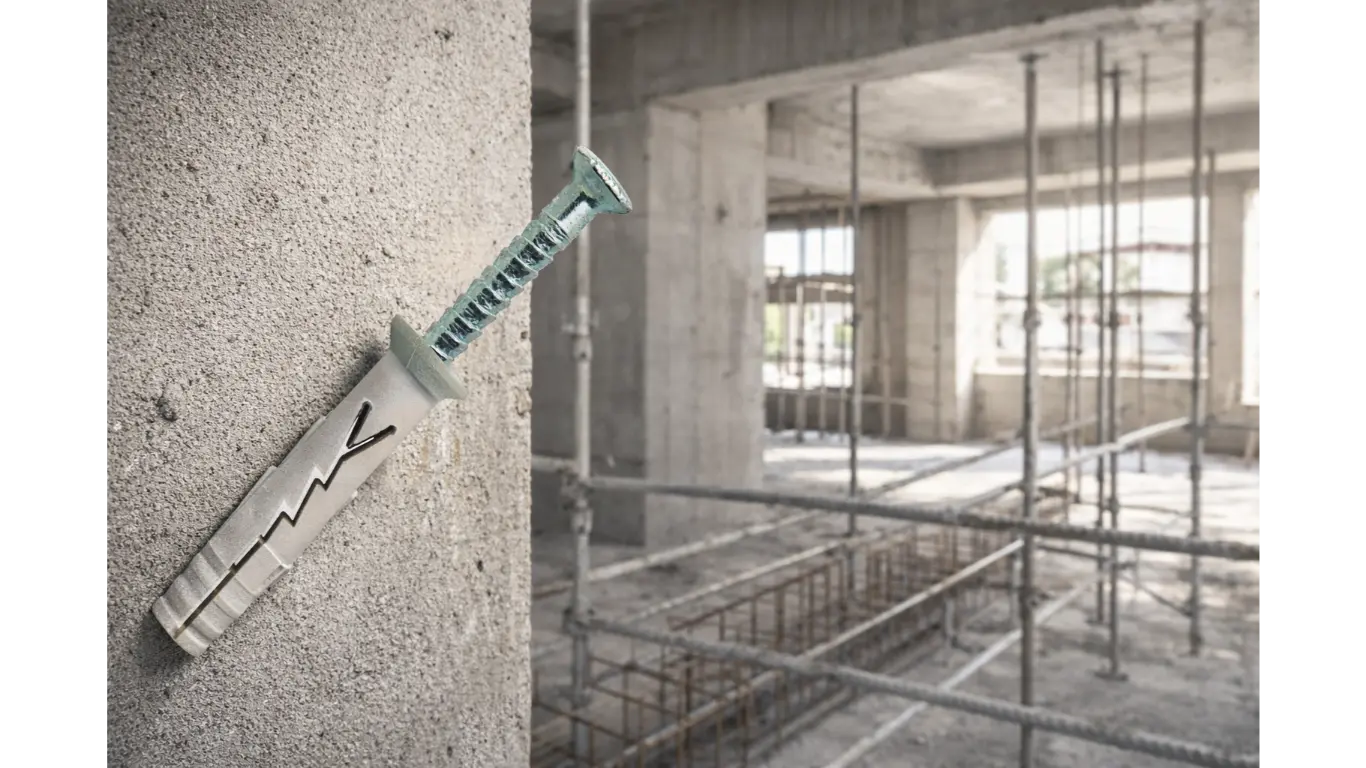

Qu’est-ce qu’une cheville à frapper ?
Définition et principe de fonctionnement
La cheville à frapper est un système de fixation mécanique par expansion conçu pour ancrer rapidement un élément dans un support béton ou maçonné. Son principe repose sur l’association de deux composants : un corps de cheville expansible et un clou ou une vis de frappe. Lors de l’installation, la frappe du clou au marteau provoque l’expansion radiale du corps de la cheville à l’intérieur du trou de perçage, générant ainsi un effet de coincement qui assure une tenue ferme dans le support.
Ce principe de fixation par frappe se distingue nettement d’une cheville classique à expansion progressive. Là où la cheville traditionnelle nécessite le serrage progressif d’une vis pour provoquer l’expansion, la cheville de frappe agit instantanément sous l’impact. Il n’est donc pas nécessaire d’utiliser une visserie supplémentaire, ce qui simplifie considérablement la mise en œuvre et réduit le temps d’installation sur chantier.
La cheville clou peut être posée en quelques secondes une fois le perçage réalisé, ce qui en fait une solution particulièrement adaptée aux travaux répétitifs et aux grandes séries de fixations.
Nos produits ACHATMAT
Chevilles à frapper
Composition d’une cheville à frapper
Une cheville à frapper se compose de deux éléments principaux : le corps de cheville et l’organe de frappe (clou ou vis de frappe). Le corps est généralement fabriqué en nylon haute densité ou en acier, parfois en acier galvanisé ou inoxydable selon les conditions d’utilisation.
Les chevilles en nylon sont destinées aux fixations légères à moyennes en intérieur, offrant une bonne résistance à la déformation et une certaine souplesse dans les supports maçonnés. Les modèles en acier, notamment en acier galvanisé ou en inox, sont préconisés pour les environnements humides, extérieurs ou agressifs, où la résistance à la corrosion est un critère déterminant. Pour les fixations soumises à de fortes charges, les modèles en acier offrent une résistance structurelle supérieure aux versions nylon.
Le clou de frappe est dimensionné avec précision pour s’emboîter dans le corps de cheville et provoquer une expansion contrôlée. Certains modèles intègrent une collerette ou une rondelle de retenue pour améliorer la répartition de la charge en surface.
Pourquoi ce système est privilégié sur chantier
La cheville à frapper est plébiscitée sur les chantiers professionnels pour sa rapidité d’installation. Un opérateur expérimenté peut réaliser plusieurs dizaines de fixations à l’heure, ce qui représente un gain de productivité significatif par rapport aux systèmes à visserie. La mise en œuvre ne requiert qu’un foret adapté et un marteau — des outils universellement présents sur les chantiers.
Sa fiabilité est également reconnue : une fois en place, la fixation par frappe assure une tenue durable sans risque de desserrage progressif, contrairement à certains systèmes vissés soumis aux vibrations. Ce type d’ancrage mécanique est donc particulièrement adapté aux chantiers à rythme soutenu, où la productivité et la sécurité des installations sont des impératifs incontournables.
Nos produits ACHATMAT
Chevilles à frapperCompatibilité matériaux
Dans quels supports utiliser une cheville à frapper ?
Support principal

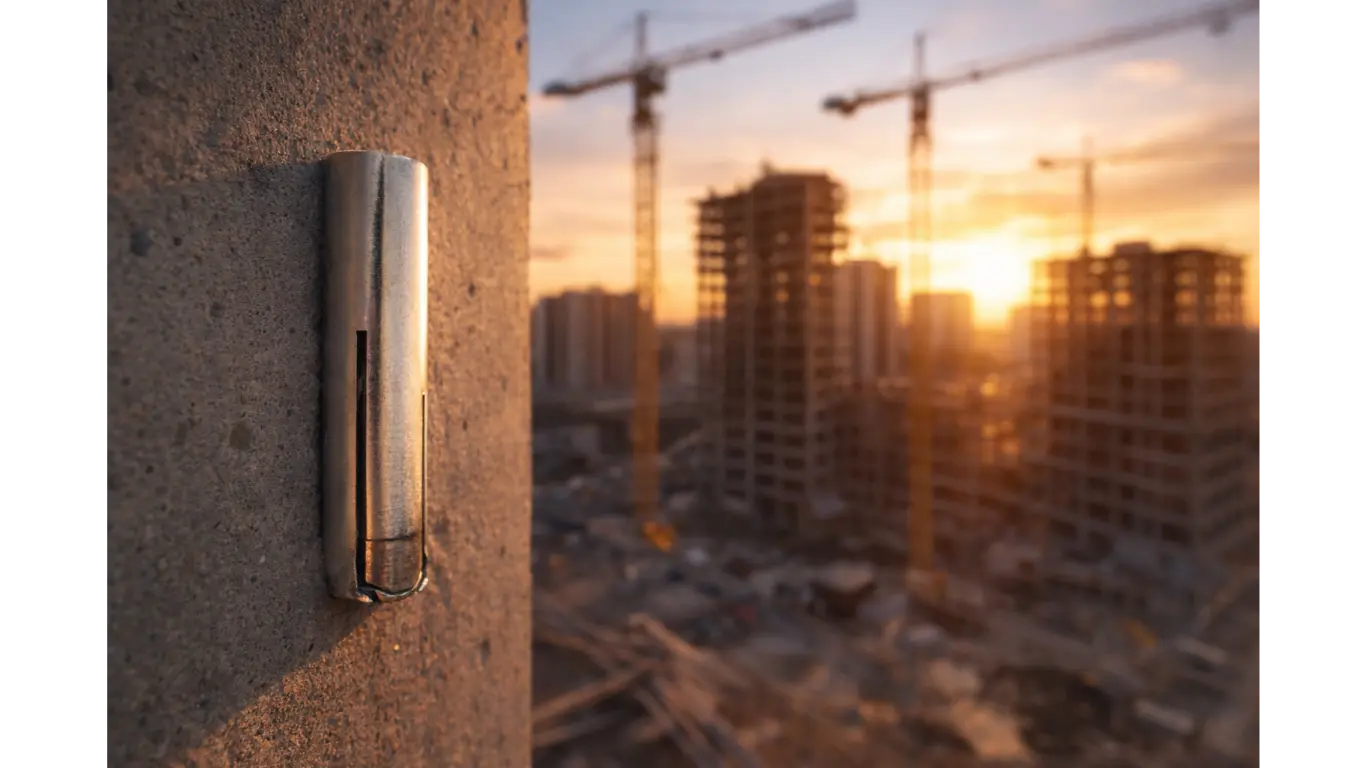

Fixation dans le béton
Le béton plein et le béton armé constituent les supports de prédilection pour la cheville à frapper. Ces matériaux offrent une densité et une résistance à la compression élevées, qui permettent à la cheville d’exercer un effet d’expansion efficace sur toute la longueur de l’ancrage. La fixation béton obtenue est particulièrement solide et durable.
Pour optimiser la tenue dans le béton, le perçage doit être réalisé avec un foret à béton adapté au diamètre de la cheville, et la profondeur de perçage doit correspondre précisément aux préconisations du fabricant. Un nettoyage soigneux du trou (dépoussiérage à la soufflette) est recommandé pour assurer un ancrage optimal. La cheville à frapper béton est ainsi une solution de référence pour la fixation sur mur béton plein.
Supports adaptés

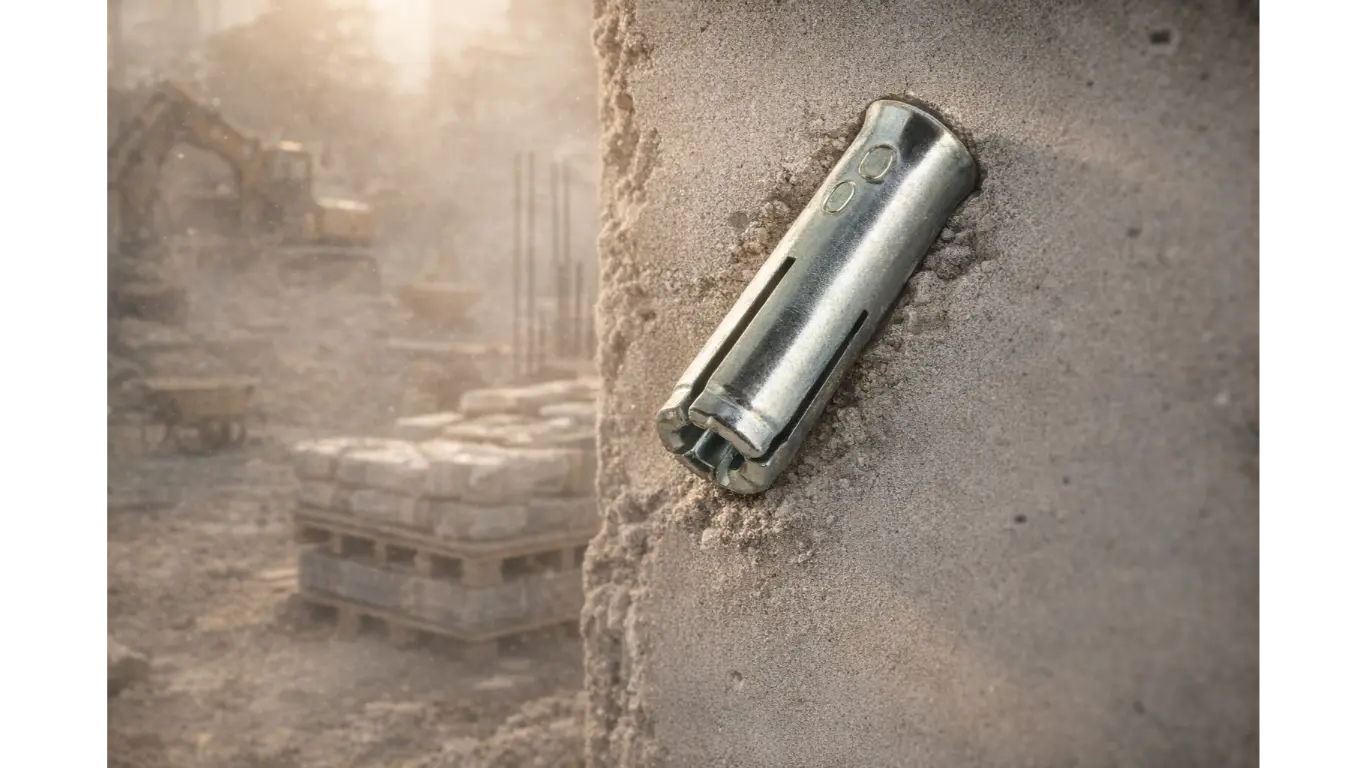

Utilisation dans la maçonnerie
Les chevilles à frapper peuvent également être utilisées dans les supports maçonnés courants tels que le parpaing plein, la brique pleine ou la brique de terre cuite dense. Cependant, la tenue varie en fonction de la nature et de la qualité du matériau. Dans les parpaings creux ou les briques à alvéoles, l’expansion ne peut pas s’exercer correctement, ce qui réduit fortement la résistance de la fixation dans la maçonnerie.
Il est donc indispensable de s’assurer de la nature du support avant toute mise en œuvre, et de se référer aux données techniques du fabricant pour connaître les charges admissibles selon le type de maçonnerie.
⚠️ À SAVOIR
Supports déconseillés
Certains supports sont incompatibles avec les chevilles à frapper. C’est notamment le cas des plaques de plâtre seules, des blocs de béton cellulaire à faible densité, des matériaux creux fragiles et du béton fissuré. Dans ces configurations, l’expansion ne peut pas générer une pression suffisante contre les parois du trou, ce qui entraîne une tenue aléatoire et potentiellement dangereuse. Pour ces supports, des systèmes de fixation spécifiques (cheville à bascule, cheville à expansion pour béton cellulaire, scellement chimique) doivent être privilégiés.
Cas d’usage
Applications professionnelles des chevilles à frapper
🏗️
Fixation des rails de placo
La fixation des rails de placo représente l’une des applications les plus répandues de la cheville à frapper sur les chantiers de second œuvre. Les rails périphériques des ossatures métalliques sont fixés au sol béton, aux murs porteurs et aux plafonds à l’aide de chevilles à frapper. Cette technique est également employée pour les plafonds suspendus et les faux-plafonds en ossature métallique, où le rythme de pose est particulièrement soutenu.
🪵
Fixation des tasseaux bois
Les tasseaux bois destinés à l’habillage mural, à la création d’ossatures bois pour bardages ou à la pose de panneaux techniques sont couramment fixés à l’aide de chevilles à frapper. Ce système garantit un ancrage ferme dans les supports béton et maçonnés, même pour des éléments soumis à des efforts de traction ou de cisaillement modérés.
⚙️
Fixation d’équipements techniques
Les gaines de ventilation, les chemins de câbles, les rails techniques et divers équipements industriels ou tertiaires sont régulièrement fixés à l’aide de chevilles à frapper. La répétitivité des fixations sur ces chantiers fait de ce système une solution économique en temps de pose.
Sélection
Comment choisir la bonne cheville à frapper ?
Choisir le diamètre et la longueur
Le choix du diamètre de la cheville est directement conditionné par le diamètre du foret utilisé et par la charge à soutenir. Les diamètres courants vont de 6 mm pour les fixations légères à 10 mm voire 12 mm pour les ancrages soumis à des efforts plus importants. La longueur de la cheville doit permettre un ancrage suffisant dans le support porteur, en tenant compte de l’épaisseur de l’élément à fixer.
Une règle générale veut que la profondeur d’ancrage effective dans le support soit au moins égale à la longueur de la cheville moins l’épaisseur de la pièce fixée. Se référer systématiquement aux fiches techniques des fabricants pour déterminer la profondeur de perçage adaptée est une pratique professionnelle incontournable.
Capacité portante

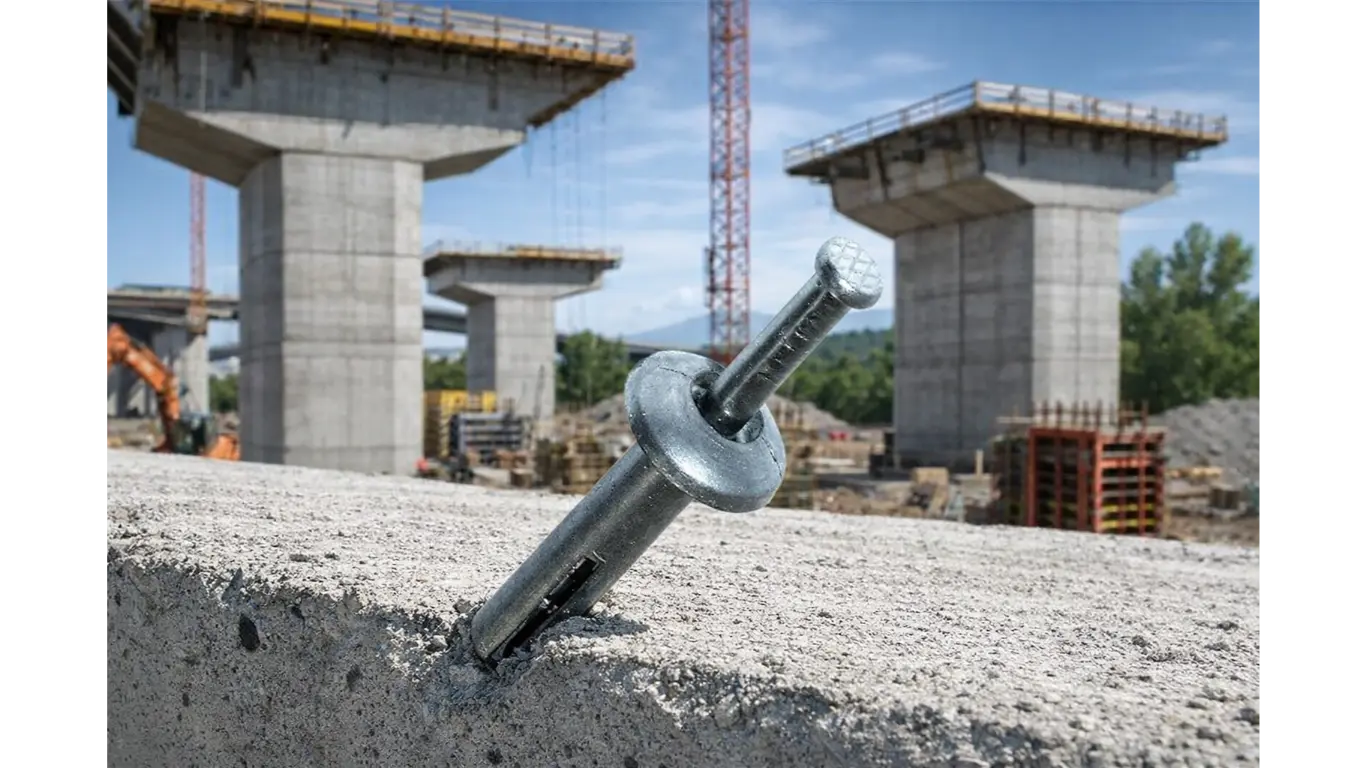

Résistance et charges admissibles
La charge admissible d’une cheville à frapper dépend de plusieurs paramètres : le diamètre et la longueur de la cheville, la nature et la résistance du support, ainsi que la direction de l’effort (traction axiale ou cisaillement). Les fabricants fournissent des tableaux de charges admissibles en traction et en cisaillement pour différents types de supports, établis selon des protocoles d’essais normalisés.
Il est impératif de ne jamais dépasser les charges admissibles indiquées, et d’appliquer les coefficients de sécurité recommandés pour les fixations structurelles ou en zone sismique. La résistance fixation doit toujours être vérifiée avant toute mise en œuvre sur une application sensible.
💡 BON À SAVOIR
Choisir selon l’environnement
L’environnement d’utilisation conditionne le choix du matériau de la cheville. En intérieur sec, les modèles en nylon ou en acier standard sont adaptés. En extérieur, en milieu humide ou dans les locaux techniques, il est impératif d’opter pour des chevilles en acier galvanisé ou en inox A2/A4 pour prévenir la corrosion. Dans les environnements particulièrement agressifs (eau de mer, atmosphères chlorées), seul l’inox A4 garantit une durabilité suffisante sur le long terme.
Conformité
Normes et réglementation des fixations dans le bâtiment
📋
Norme ETA
L’agrément technique européen (ETA) constitue la référence réglementaire en matière de fixations dans le bâtiment au sein de l’Union européenne. Cet agrément atteste que les performances du produit ont été évaluées et validées selon des méthodes d’essais harmonisées, garantissant ainsi sa conformité aux exigences essentielles des ouvrages de construction.
⚖️
Normes de sécurité
Au-delà de la norme ETA, les fixations dans le bâtiment sont soumises à des exigences réglementaires liées à la sécurité structurelle des ouvrages. Pour toute fixation structurelle, le professionnel engage sa responsabilité quant au respect des charges admissibles et des conditions de mise en œuvre préconisées.
⚠️
Charges admissibles
Le non-respect des charges admissibles constitue l’une des principales causes de défaillance des fixations sur chantier. Une cheville sollicitée au-delà de sa capacité peut céder brutalement, avec des conséquences potentiellement graves pour la sécurité des personnes et des biens.
Mise en œuvre
Bonnes pratiques pour poser une cheville à frapper
Étape 1

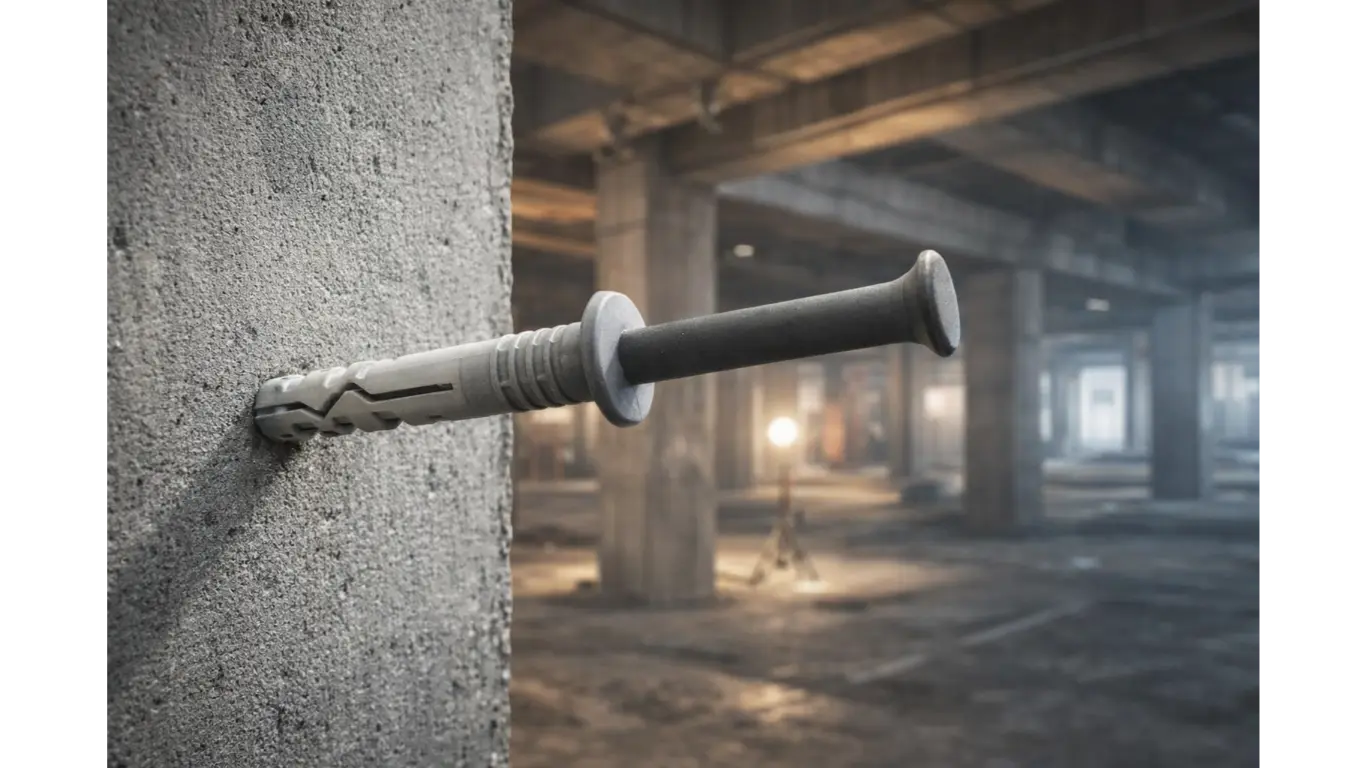

Préparer le perçage
La qualité du perçage conditionne directement la tenue de la fixation. Le foret doit être adapté au diamètre de la cheville et en bon état — un foret usé produit un trou trop large ou ovalisé, ce qui compromet l’expansion. La profondeur de perçage doit être respectée à quelques millimètres près, en utilisant de préférence une butée de profondeur sur la perceuse. Une fois le perçage réalisé, le trou doit être soigneusement nettoyé à la soufflette pour éliminer les poussières et débris susceptibles de gêner l’ancrage.
Mise en place et frappe
La cheville est insérée manuellement dans le trou jusqu’à affleurement. Le clou de frappe est ensuite enfoncé au marteau jusqu’en butée, en veillant à frapper dans l’axe pour éviter tout déversement. La fixation doit être contrôlée après mise en place : une légère traction manuelle ou un test d’arrachement au dynamomètre permet de vérifier la solidité de l’ancrage avant de soumettre la fixation à sa charge de service.
Erreurs fréquentes à éviter
- Perçage trop large : le défaut le plus fréquent qui empêche une expansion correcte et réduit considérablement la tenue.
- Support inadapté : utilisation dans un matériau fragile ou creux (béton cellulaire) est une source d’échec garantie.
- Cheville trop courte : ne permet pas un ancrage suffisant dans la partie résistante du support et compromet la sécurité.
- Non-respect des charges : dépassement des charges admissibles cause des défaillances brutales.
- Trou non nettoyé : les poussières et débris gênent l’expansion et affaiblissent l’ancrage.
Alternatives
Cheville à frapper vs autres systèmes de fixation
🔧
vs Cheville classique
La cheville classique à expansion nécessite le serrage d’une vis ou d’un boulon pour provoquer l’expansion. Ce système offre une meilleure modulation de la force d’ancrage et s’adapte à un plus grand nombre de supports, mais il est plus lent à poser. La cheville à frapper est préférée pour les fixations en grande série sur béton.
🔨
vs Goujon d’ancrage
Le goujon d’ancrage est un système de fixation mécanique à haute performance, destiné aux charges lourdes et aux fixations structurelles. Sa résistance en traction et en cisaillement est nettement supérieure. En contrepartie, sa mise en œuvre est plus longue et requiert un serrage au couple précis.
💧
vs Scellement chimique
Le scellement chimique offre les performances d’ancrage les plus élevées, notamment dans les supports fissurés ou les bétons creux. Cependant, il nécessite un temps de polymérisation, du matériel spécifique et une préparation rigoureuse du trou. La cheville à frapper s’impose dès que la rapidité est prioritaire.
Vos questions
Questions fréquentes
Prêt à optimiser vos fixations ?
La cheville à frapper est la solution incontournable pour améliorer la productivité et la fiabilité de vos fixations en béton et maçonnerie. Nos équipes d’experts vous aident à choisir le modèle adapté à vos applications et à vos supports, avec des produits certifiés ETA et des performances garanties.
