Concevoir un escalier modulable semble simple sur le papier. En pratique, les erreurs sont fréquentes et coûteuses : mauvaise évaluation de l’espace, matériaux inadaptés à l’usage, non-conformité aux normes en vigueur, manque d’adaptabilité dans le temps. Ces erreurs de conception compromettent la sécurité des utilisateurs, génèrent des surcoûts imprévus et imposent des modifications en urgence. Ce guide identifie les pièges les plus courants rencontrés sur le terrain — en entrepôt, en usine, sur chantier, en collectivité — et vous donne les méthodes concrètes pour les éviter dès la phase de planification. Professionnels du BTP, responsables de site ou acheteurs industriels : voici ce que vous devez absolument savoir avant de valider la conception de vos escaliers modulables.
Introduction aux escaliers modulables
Qu’est-ce qu’un escalier modulable ?
Un escalier modulable est un système de circulation verticale composé d’éléments standardisés et interchangeables, assemblés sans soudure ni découpe sur mesure. Contrairement aux escaliers traditionnels coulés en béton ou fabriqués sur mesure en charpente métallique, les escaliers modulables s’adaptent à différentes configurations grâce à leurs modules ajustables : hauteur de marche, largeur, angle de pente, présence ou non de palier. Les systèmes actuels couvrent les escaliers droits, les escaliers en colimaçon et les escaliers hélicoïdaux. On les retrouve massivement dans les entrepôts logistiques, les ateliers industriels, les bâtiments tertiaires, les collectivités et les chantiers temporaires. Pour une vision d’ensemble de cette famille de produits, consultez le guide complet des escaliers modulables : tout ce que vous devez savoir.
Les trois grands types d’escaliers modulables se distinguent par leur empreinte au sol et leur usage. L’escalier droit modulable est le plus courant : il offre une circulation fluide, un encombrement linéaire maîtrisé et une grande capacité de charge. L’escalier en colimaçon modulable réduit l’empreinte au sol mais impose des contraintes sur le gabarit des charges transportées. L’escalier hélicoïdal modulable combine esthétique et performance dans les espaces tertiaires. Chaque type implique des contraintes de conception spécifiques qu’il faut anticiper dès le départ.
Les avantages des escaliers modulables
La modularité est le premier avantage décisif : vous pouvez reconfigurer l’escalier si la disposition de votre site évolue, ajouter un palier intermédiaire, modifier la largeur ou changer l’orientation sans tout démonter. Le montage est rapide, réalisable avec des outils courants et sans compétences spécialisées en soudure. Les escaliers modulables sont également transportables, ce qui les rend particulièrement adaptés aux chantiers temporaires ou aux sites en évolution constante. Enfin, leur entretien est simplifié : les éléments défectueux se remplacent à l’unité, sans immobiliser l’ensemble de la structure.
Sur le plan économique, la standardisation des composants permet de réduire les délais de livraison et de limiter les coûts de modification ultérieure. Un escalier bien conçu dès le départ peut être réutilisé sur un autre site, amorti sur plusieurs années et adapté à des charges ou des usages différents. Ces atouts expliquent leur adoption croissante dans les secteurs industriels, logistiques et du bâtiment.
Pourquoi la conception est cruciale
Malgré leur apparente simplicité, les escaliers modulables exigent une conception rigoureuse. Une erreur de dimensionnement en phase de planification peut rendre l’escalier non conforme, voire dangereux. Les conséquences vont du simple inconfort d’utilisation (marches trop hautes, largeur insuffisante) à la mise en danger réelle des personnes (absence de garde-corps, sous-dimensionnement de la charge admissible). Sur un site industriel, un accident lié à un escalier mal conçu engage la responsabilité civile et pénale du responsable de site.
La bonne nouvelle : la grande majorité des erreurs de conception sont prévisibles et évitables. Elles résultent presque toujours d’un manque de méthode, d’une méconnaissance des normes applicables ou d’un défaut de communication entre les parties prenantes. Ce guide vous donne les outils pour ne pas les commettre.
📌 Bon à savoir
Un escalier modulable n’est pas un simple accessoire de circulation : c’est un équipement de travail soumis à des normes de sécurité strictes (EN ISO 14122, Code du Travail, etc.). Chaque erreur de conception peut entraîner une non-conformité lors d’une inspection et imposer un arrêt d’activité. Anticipez.
Nos produits
Escaliers et Passerelles modulaires

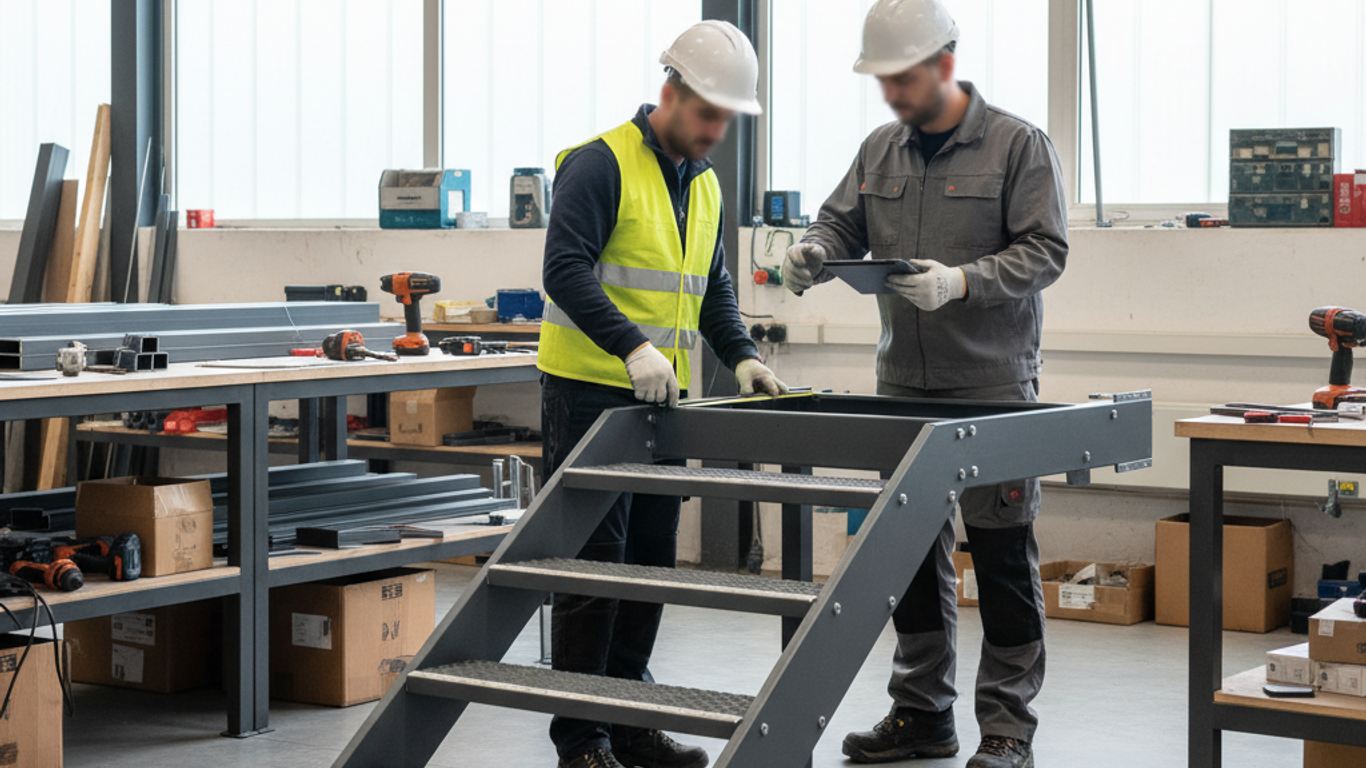

Erreurs fréquentes dans la conception d’escaliers modulables
Négliger l’évaluation de l’espace disponible
C’est l’erreur numéro un sur le terrain. Beaucoup de responsables de site sous-estiment le volume réellement disponible pour implanter un escalier modulable. On se concentre sur la hauteur à franchir en oubliant la projection au sol, le dégagement en tête de marche (hauteur libre minimale de 1,90 m sous plafond ou obstacle), et les zones de dégagement en pied et en tête d’escalier. Résultat : l’escalier livré ne s’intègre pas dans l’espace disponible, ou pire, il est installé à l’étroit, créant un risque de chute ou un inconfort chronique. Pour en savoir plus sur les bonnes pratiques de sélection dimensionnelle, consultez notre guide comment choisir les escaliers modulables adaptés à votre espace de travail.
L’évaluation de l’espace doit intégrer les contraintes dynamiques : passages de chariots élévateurs, circulations croisées piétons/engins, zones de déchargement. Un escalier correctement dimensionné en statique peut bloquer la circulation opérationnelle si ces flux n’ont pas été anticipés. Mesurez toujours en conditions réelles, en tenant compte du mobilier, des racks, des portes et des équipements présents ou à venir.
Conséquences d’une mauvaise évaluation
- Escalier trop pentu (angle > 45°) rendant la montée dangereuse et non conforme
- Débattement de marche insuffisant pour le gabarit des charges transportées à la main
- Hauteur libre sous obstacle insuffisante — risque de choc crânien
- Empiètement sur des zones de passage obligatoires, violation des dégagements de sécurité incendie
- Nécessité de reprendre entièrement la conception avec délais et surcoûts associés
Choisir des matériaux inadaptés
Le choix du matériau conditionne la durabilité, la conformité et le coût total de possession de l’escalier. Une erreur classique consiste à opter pour le matériau le moins coûteux à l’achat sans évaluer son comportement dans l’environnement d’utilisation réel. Un escalier en acier non traité dans un atelier humide ou en extérieur sera rongé par la corrosion en quelques saisons. Un escalier en aluminium placé dans une zone de stockage de produits chimiques agressifs peut se détériorer rapidement. Chaque environnement a ses exigences propres. Pour approfondir ce point, notre guide sur les matériaux innovants pour des escaliers modulables durables détaille les options disponibles.
La question du traitement de surface est également sous-estimée. Un revêtement antidérapant sur les marches est obligatoire dans les environnements de travail (EN ISO 14122-3). L’absence de nez de marche contrasté ou de surface caillebotée augmente significativement le risque de glissade, notamment dans les zones où les opérateurs portent des charges. Le choix du matériau doit aussi intégrer les contraintes de réaction au feu (classement Euroclasse pour les ERP et les ICPE) et de tenue à des charges élevées.
Matériaux à privilégier selon l’environnement
| Environnement | Matériau recommandé | Points de vigilance |
|---|---|---|
| Entrepôt sec / atelier intérieur | Acier galvanisé ou peint époxy | Marches caillebotées obligatoires |
| Environnement humide / lavage fréquent | Acier inoxydable 304 ou 316L | Vérifier la tenue aux produits de nettoyage |
| Extérieur / chantier | Acier galvanisé à chaud | Protection UV et résistance au gel |
| Zone de charges lourdes (industrie lourde) | Acier S235 ou S355 renforcé | Vérifier la charge distribuée admissible par marche |
| ERP / bâtiment tertiaire | Aluminium anodisé ou acier peint | Classement réaction au feu à valider |
Ignorer les normes de sécurité
La méconnaissance des normes applicables est une erreur grave, dont les conséquences peuvent dépasser le simple rappel lors d’une inspection. En France, les escaliers de travail sont régis par le Code du Travail (Articles R4224-1 et suivants), la norme EN ISO 14122 (parties 1 à 4) et, pour les ERP, par l’arrêté du 1er août 2006. Ces textes définissent des exigences précises sur la largeur minimale de passage, la hauteur et le giron des marches, la présence obligatoire de garde-corps et de mains courantes, et la résistance mécanique des structures. Ignorer ces obligations expose l’entreprise à des sanctions administratives, des arrêts d’activité et une responsabilité en cas d’accident. Notre guide sur sécuriser vos escaliers modulables : les normes essentielles à suivre couvre ces obligations en détail.
Un piège fréquent : croire que les normes s’appliquent uniquement aux constructions définitives. Les escaliers temporaires ou modulables installés sur des chantiers ou dans des sites industriels sont tout autant soumis à ces exigences. La protection contre les chutes de hauteur est une obligation réglementaire dès que la hauteur franchie dépasse 1 mètre. Les mains courantes et garde-corps adaptés doivent être intégrés dès la conception, pas ajoutés après coup.
Normes essentielles à respecter
- EN ISO 14122-1 : Principes généraux — choix entre différents moyens d’accès permanents
- EN ISO 14122-2 : Plates-formes de travail et passerelles
- EN ISO 14122-3 : Escaliers, échelles à marches et garde-corps (hauteur de marche, giron, inclinaison)
- EN ISO 14122-4 : Échelles fixes — différenciation avec les escaliers
- Code du Travail R4224 : Obligations relatives aux voies et issues de secours
- NF EN 13374 : Systèmes temporaires de protection des bords (chantier)
- Arrêté du 1er août 2006 : Accessibilité ERP — dimensions de passage, contrastes visuels
Manque de flexibilité dans le design
Concevoir un escalier modulable figé dans sa configuration initiale, c’est passer à côté de son principal avantage. Beaucoup de concepteurs choisissent une configuration unique sans anticiper les évolutions futures du site : extension de bâtiment, rehaussement de mezzanine, modification des flux de circulation, installation de nouveaux équipements. Un escalier correctement conçu doit pouvoir être rallongé, réorienté ou reconfiguré sans devoir être entièrement remplacé. Cela implique de choisir dès le départ des modules compatibles avec les extensions futures, de laisser des réservations structurelles et de ne pas souder des éléments qui pourraient être démontés.
Le guide comment adapter vos escaliers modulables aux besoins évolutifs de votre entreprise apporte des réponses pratiques sur ce point. L’adaptabilité doit être pensée à deux niveaux : l’adaptabilité dimensionnelle (hauteur, largeur, nombre de marches) et l’adaptabilité fonctionnelle (ajout d’un palier de repos, intégration d’une rampe pour PMR, installation d’un convoyeur latéral). Négliger cette dimension revient à transformer un atout en contrainte.
Importance de l’adaptabilité — checklist
- Vérifier la compatibilité des modules avec la gamme complète du fabricant
- Anticiper les hausses de charge potentielles (nouvelles machines, nouveaux process)
- Prévoir des points d’ancrage supplémentaires en structure porteuse
- Choisir des garde-corps démontables et réinstallables sans outil spécial
- Conserver les plans de montage et la liste des références composants
- Prévoir une largeur supérieure aux besoins immédiats si la fréquentation peut augmenter
⚠️ À retenir
Les erreurs d’installation de structures modulaires — qu’il s’agisse d’escaliers ou d’échafaudages — partagent souvent la même origine : une planification insuffisante et une sous-estimation des contraintes réglementaires. Mieux vaut investir du temps en amont que corriger en urgence sur site.
Conseils pour une conception réussie
Planification en amont
Une conception réussie commence toujours par une phase de relevé exhaustif. Avant de sélectionner le moindre module, prenez les mesures réelles de votre site : hauteur totale à franchir (du niveau bas fini au niveau haut fini, pas entre dalles brutes), largeur disponible en pied et en tête, position des poteaux, des conduits techniques et des trappes de désenfumage. Intégrez également les flux humains : combien de personnes utilisent cet escalier simultanément ? Portent-elles des charges ? Utilisent-elles des équipements encombrants ? Ces données déterminent la largeur utile minimale de l’escalier, généralement de 80 cm pour un passage individuel et de 120 cm pour des flux croisés. La optimisation de l’espace : tirer parti des escaliers modulables commence dès cette étape de relevé.
Établissez un cahier des charges écrit qui récapitule : hauteur à franchir, charge maximale admissible souhaitée, fréquence d’utilisation journalière, environnement (température, humidité, présence de produits chimiques), contraintes réglementaires applicables (ERP, ICPE, Code du Travail), et délai d’installation souhaité. Ce document servira de référence commune pour tous les acteurs du projet et évitera les malentendus coûteux.
Collaboration avec des experts
Impliquer un interlocuteur technique dès la phase de conception est souvent la décision la plus rentable du projet. Un technicien spécialisé peut identifier en quelques minutes des contraintes que vous n’auriez pas anticipées : réservation structurelle manquante, incompatibilité de modules, sous-dimensionnement de la charge ponctuelle sur les marches. Il peut aussi vous proposer des configurations alternatives qui optimisent l’espace disponible ou réduisent le temps de montage. Les erreurs de dimensionnement sont difficiles et coûteuses à corriger une fois les modules livrés sur site.
La collaboration doit aussi inclure le bureau d’étude structure si l’escalier est fixé à une mezzanine ou à un plancher existant. Les charges transmises aux points d’ancrage doivent être calculées et vérifiées. Un escalier chargé à pleine capacité exerce des efforts dynamiques significatifs sur la structure porteuse — notamment les vibrations générées par la marche, qui peuvent fatiguer les soudures ou desserrer les boulons au fil du temps. Les erreurs de fixation à éviter sont particulièrement critiques à ce stade.
Importance des tests et ajustements
Un test de montage à blanc, quand c’est possible, permet de valider la configuration avant installation définitive. Certains fabricants proposent de monter provisoirement l’escalier en atelier pour vérifier les cotes et les ajustements avant expédition sur site. Cette étape, souvent perçue comme une perte de temps, évite en réalité les modifications de dernière minute sur chantier, qui sont toujours plus coûteuses et chronophages. Pour une organisation optimale du chantier lors de la pose, notre guide sur les étapes clés pour une installation efficace d’escaliers modulables détaille le déroulement recommandé.
Après installation, effectuez systématiquement une vérification de la stabilité, du serrage de tous les boulons et de la planéité des marches. Testez la charge en conditions réelles avant mise en service. Vérifiez que les gardes-corps ne présentent aucun jeu et que les mains courantes sont correctement fixées sur toute leur longueur. Ces contrôles prennent moins d’une heure et peuvent éviter un accident grave. Des erreurs courantes avec les équipements d’accès en hauteur surviennent précisément quand ces vérifications post-installation sont négligées.
Intégration des besoins spécifiques de l’utilisateur
Les utilisateurs finaux de l’escalier sont rarement consultés lors de la phase de conception, et c’est une erreur récurrente. Ce sont pourtant eux qui connaissent les réalités opérationnelles : les horaires de pointe où le trafic est dense, les objets transportés régulièrement, les équipements de protection individuelle portés (casques, gilets, harnais), les conditions d’éclairage à certaines heures. Ces informations influencent directement le dimensionnement (largeur, hauteur de marche), le choix du matériau de marche (antidérapant renforcé si terrain glissant), et l’emplacement des mains courantes (des deux côtés si les opérateurs portent des charges).
Pensez également aux utilisateurs occasionnels : visiteurs, livreurs, personnel de maintenance. Un escalier industriel doit être utilisable en toute sécurité par quelqu’un qui ne le connaît pas. Cela implique des nez de marche bien visibles, une main courante continue sans interruption, et un éclairage suffisant de la zone de circulation. Les erreurs avec les équipements d’accès professionnels montrent que la négligence de l’usage réel est systématiquement à l’origine des incidents.
Nos produits
Escaliers et Passerelles modulaires : trouvez le bon équipement

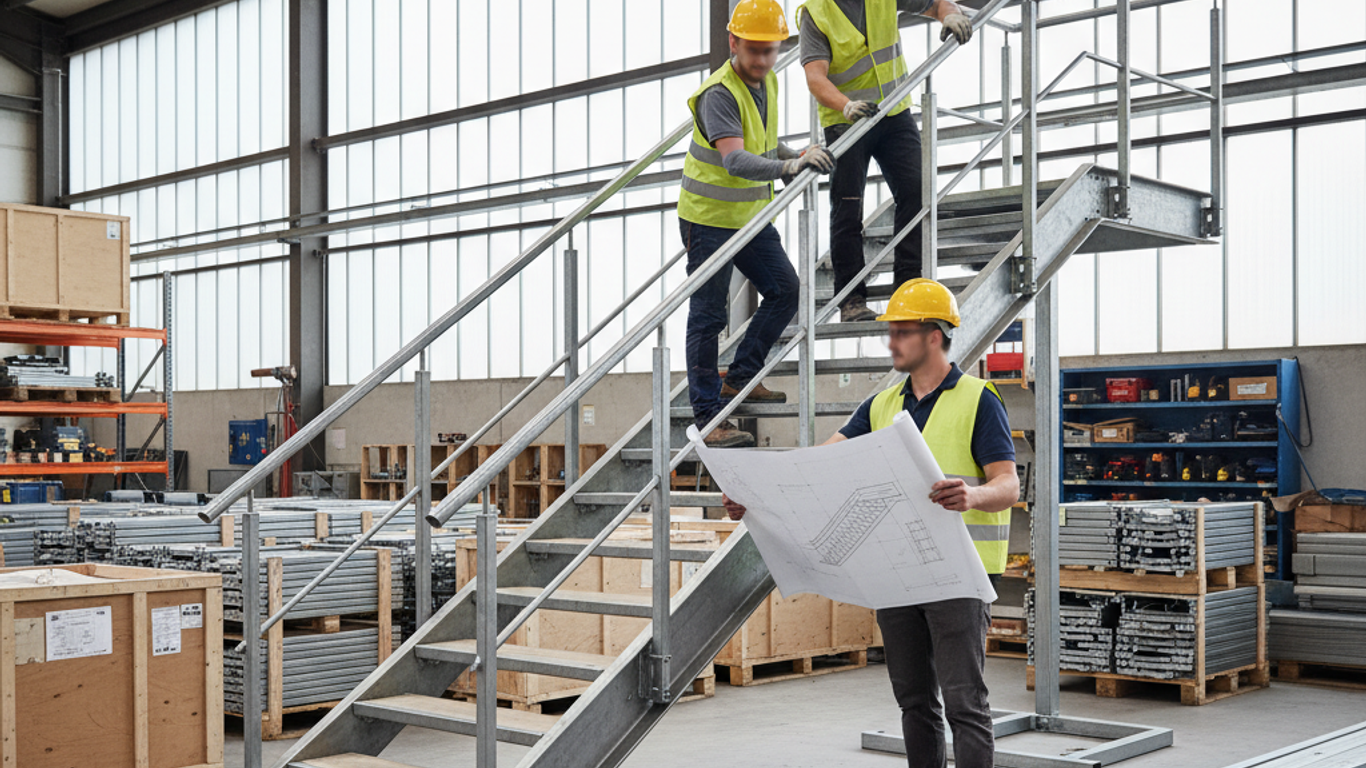

Études de cas et exemples concrets
Exemples de conception réussie
Dans un entrepôt logistique de 12 000 m², un responsable de site a sollicité une expertise technique avant de valider la configuration de ses escaliers d’accès mezzanine. Le relevé terrain a mis en évidence un poteau porteur à 40 cm de l’emplacement initialement prévu, imposant un décalage de l’implantation. Grâce à cette détection précoce, l’escalier a été repositionné sans surcoût. La hauteur à franchir (4,20 m) a conduit à intégrer un palier intermédiaire non prévu initialement, améliorant significativement le confort et la sécurité des opérateurs chargés. La largeur a été portée à 1,20 m pour permettre les croisements en toute sécurité lors des pics d’activité.
Dans une collectivité (mairie avec archive au premier étage), la conception a intégré dès le départ les exigences d’accessibilité PMR : rampe d’accès latérale amovible compatible avec la structure de l’escalier modulable, garde-corps des deux côtés, nez de marche contrastés conformes à l’arrêté accessibilité. L’escalier a pu être mis en service immédiatement sans réserves de l’inspection. L’entretien a également été simplifié grâce au choix d’un revêtement de marche remplaçable à l’unité — voir notre guide sur l’entretien préventif des escaliers modulables : assurer leur longévité.
Analyses des erreurs et leçons apprises
Cas n°1 — Atelier de production : Un escalier modulable a été installé avec une pente de 55°, jugée acceptable par l’installateur pour gagner de la place. Lors de la première inspection CARSAT, l’escalier a été mis en défaut : la norme EN ISO 14122-3 impose une inclinaison maximale de 45° pour un escalier de travail permanent. L’entreprise a dû reconfigurer entièrement l’escalier, avec démontage, réimplantation et perte de production sur deux journées. Coût total non prévu : plusieurs milliers d’euros. Leçon : vérifier systématiquement l’angle d’inclinaison avant de valider la configuration.
Cas n°2 — Zone de stockage extérieure : Un escalier en acier peint simple couche a été installé en extérieur dans une zone portuaire exposée aux embruns. En moins de deux ans, la corrosion avait attaqué les limons et les fixations de garde-corps au point de compromettre la stabilité de l’ensemble. L’escalier a dû être remplacé intégralement. Un traitement galvanisation à chaud ou un matériau inoxydable, avec un surcoût initial limité, aurait évité ce scénario. Leçon : l’environnement d’exposition conditionne intégralement le choix du matériau. La capacité à diagnostiquer les défauts structurels d’un équipement d’accès est une compétence précieuse pour éviter d’en arriver là.
Cas n°3 — Entrepôt frigorifique : L’escalier d’accès à la mezzanine avait été conçu sans tenir compte des variations dimensionnelles liées aux cycles de gel/dégel. Les boulons d’assemblage ont présenté des desserrements répétés. La solution : passage à des boulons inox avec frein de filet, et renforcement des points d’ancrage au sol avec des platines surdimensionnées. Une vérification trimestrielle des serrages a été mise en place, intégrée au plan de maintenance préventive du site. La protection des angles et des parois environnantes a également été renforcée pour éviter les chocs liés aux mouvements de palettes.
| Erreur fréquente | Conséquence directe | Solution préventive |
|---|---|---|
| Mauvaise évaluation de l’espace | Non-conformité, escalier inutilisable | Relevé terrain exhaustif avant commande |
| Matériau inadapté à l’environnement | Corrosion précoce, remplacement total | Analyse de l’environnement d’exposition |
| Non-respect des normes de sécurité | Mise en demeure, arrêt d’activité | Vérification systématique EN ISO 14122 |
| Absence de garde-corps / main courante | Accident de travail, responsabilité pénale | Intégration dès la conception, pas après |
| Conception figée, non modulable | Remplacement total lors d’une évolution | Choisir des modules extensibles dès le départ |
| Sous-dimensionnement de la charge | Déformation structurelle, danger | Calculer la charge maximale réelle + marge |
| Absence de vérification post-installation | Desserrage, instabilité progressive | Contrôle systématique avant mise en service |
Recommandations finales pour une conception sans faille
La conception d’un escalier modulable ne s’improvise pas, même si la modularité du système peut donner cette impression. Les erreurs les plus coûteuses sont celles qui surviennent en amont — lors du relevé, du choix des matériaux ou de la validation des normes — car elles imposent des modifications structurelles difficiles à corriger après installation. La méthode est simple : relevé exhaustif, cahier des charges écrit, consultation d’un expert, vérification normative avant validation finale, contrôle post-installation avant mise en service.
Pour aller plus loin dans votre démarche, consultez l’ensemble des ressources du cluster dédié aux escaliers modulables, à commencer par le guide complet des escaliers modulables : tout ce que vous devez savoir, qui constitue la référence centrale de ce programme de guides techniques. Chaque guide enfant approfondit un aspect spécifique : installation, sécurité, matériaux, optimisation de l’espace, maintenance préventive.
Synthèse des bonnes pratiques
🔍 Phase de planification
- Relevé terrain complet (cotes finies, pas brutes)
- Analyse des flux humains et matériels
- Identification des contraintes réglementaires applicables
- Rédaction d’un cahier des charges écrit et validé
- Consultation d’un expert technique dès cette phase
🔧 Phase de conception
- Choix du type d’escalier adapté à l’espace et à l’usage
- Sélection du matériau adapté à l’environnement d’exposition
- Vérification de la conformité EN ISO 14122-3
- Intégration des garde-corps et mains courantes dès la conception
- Anticipation des évolutions futures (modules extensibles)
✅ Phase de mise en service
- Contrôle du serrage de tous les assemblages
- Vérification de la stabilité et de la planéité
- Test de charge avant mise en service opérationnelle
- Documentation des plans et références de composants
- Mise en place d’un plan de maintenance préventive
📌 Bon à savoir — Questions techniques fréquentes
- Débattement de marche et hauteur d’étage : La plupart des systèmes modulables couvrent des hauteurs d’étage de 1,80 m à 4,50 m, avec des hauteurs de marche ajustables entre 150 mm et 225 mm. Vérifiez toujours la compatibilité avec votre hauteur exacte.
- Résistance au feu : Certains systèmes proposent des marches et structures avec classement de réaction au feu adapté aux ERP et ICPE — vérifiez les fiches techniques produit et les certifications spécifiques auprès du fabricant.
- Charge admissible : Pour les applications tertiaires intensives, la charge distribuée sur les marches doit être vérifiée en charge concentrée et en charge répartie — ne vous fiez pas uniquement à la charge nominale affichée.
- Rampe amovible : Des solutions de rampe PMR amovibles compatibles avec les escaliers modulables existent — leur compatibilité avec l’ensemble de la gamme doit être confirmée avant commande.
- Assemblage : Les systèmes modulables actuels sont conçus pour un montage sans compétences spécifiques en soudure — boulons standard, clés plates et niveau suffisent généralement. Conservez les instructions de montage pour la maintenance.
