Les étapes clés pour installer une pompe immergée en toute sécurité

Installer une pompe immergée dans un puits ou un forage constitue un enjeu crucial aussi bien pour les exploitants agricoles, les collectivités, que pour les particuliers. Il ne suffit pas de « jeter » l’appareil au fond d’un tube : la moindre erreur lors de la mise en place peut impacter la performance, voire ruiner durablement la pompe ou contaminer tout le système. De plus, le respect strict des normes et la maîtrise des détails techniques (suspension, raccords, crépine, branchements) font la différence pour garantir sécurité, fiabilité et durabilité. Ainsi, une installation réussie ne s’improvise pas ; elle résulte d’une préparation rigoureuse, d’un choix d’équipements adaptés et d’un respect pointilleux des consignes du fabricant. Cette étape structurante requiert expertise et sens du détail, depuis la sélection du matériel jusqu’à la mise en service, toujours dans une perspective de sécurité et de pérennité. Avec la montée en puissance des applications de récupération d’eau et l’enjeu des économies d’énergie, la réussite d’une telle opération exige un accompagnement fiable, des conseils de terrain… et un œil expert à chaque étape.

En bref

• 🔎 Analyses préalables essentielles : évaluer la compatibilité de la pompe immergée avec le puits ou le forage.

• 🪛 Lecture attentive du manuel pour sécuriser chaque phase d’installation.

• 🛡️ Mise en place de la crépine : protection incontournable contre les impuretés.

• 🧩 Fixation solide du câble et du tuyau de refoulement pour une descente sans enchevêtrement.

• ⚡ Branchement électrique rigoureux, impérativement conforme aux normes.

• 💧 Contrôles de fonctionnement, sécurité autour du puits et entretien régulier : les clés de la longévité.

Vérifier la compatibilité de la pompe immergée avec la source d’eau

Avant de penser à descendre une pompe immergée dans un puits ou un forage, un minimum de préparation s’impose. Il est impératif d’analyser la morphologie de la cavité, la largeur disponible et la profondeur atteignable. Par exemple, un puits ancien aux parois irrégulières n’offre pas la même facilité d’accès qu’un forage récent en tubage PVC standard.

Dans la pratique, il n’est pas rare de voir une pompe refusée à l’accès, tout simplement parce que son diamètre extérieur excède la cote réelle du tube. Il est crucial de vérifier les dimensions internes et la profondeur maximale admissible. Sur le terrain, certains exploitants se retrouvent démunis avec une installation impossible à finaliser faute d’avoir anticipé ces détails. L’expérience montre aussi l’importance du contrôle des caractéristiques de l’eau : limpide, chargée de particules, agressive chimiquement… qui vont conditionner le choix des matériaux. Pour un puits installé dans une zone sableuse, privilégier par exemple une pompe construite en inox évite bien des casses prématurées dues à l’abrasion, comme expliqué dans ce guide pratique sur les pompes inox et fonte.

N’oublions pas, la longueur des réseaux (câbles électriques et tuyau de refoulement) doit assurer une connexion sans tension ni pliage intempestif du matériel, sous peine de dysfonctionnements ou de ruptures inopinées.

Contrôler la profondeur d’immersion et les dimensions de la pompe

La réussite d’une installation commence par la concordance entre la dimension de la pompe et celle de l’orifice du forage ou du puits. Un contrôle au mètre ruban s’impose : la longueur disponible doit dépasser d’au moins 2 mètres l’emplacement final afin d’anticiper les manipulations et les courbes douces du tuyau lors de l’abaissement.

En parallèle, la profondeur de mise en œuvre ne doit jamais excéder la valeur indiquée sur la fiche technique de la pompe : au-delà de la cote permise, le moteur risque la surchauffe et le joint d’étanchéité perd son efficacité. De nombreux retours du terrain démontrent qu’un positionnement trop juste aboutit à des pannes précoces, notamment dans les puits profonds ou forages étroits où la moindre erreur laisse peu de marge de manœuvre.

Choisir une pompe adaptée à la nature de l’eau, hauteur manométrique et débit requis

Le choix d’une pompe immergée est dicté avant tout par la nature de l’eau et les usages prévus. Eau propre, légèrement sableuse ou chargée : chaque type requiert une technologie, un matériau et une protection distincts. Une eau claire autorise des pompes standards, tandis qu’une eau de puits plus chargée nécessite une machine renforcée, sous peine de colmatage de la crépine ou d’usure accélérée de la mécanique.

Talonnant ce point : la hauteur manométrique totale (HMT) et le débit. Calculer précisément ces valeurs, comme l’indique ce guide spécialisé sur la HMT, évite une sous-performance chronique ou la destruction du moteur par effort excessif. Une erreur courante consiste à sous-estimer la distance à parcourir par l’eau : chaque mètre en plus fait grimper les besoins en énergie, donc la robustesse du matériel requis.

Vous pouvez approfondir le choix grâce à ce guide complet sur les critères essentiels de pompe immergée, qui met l’accent sur l’adéquation du matériel avec les conditions de pompage réelles.

Lire attentivement le manuel d’installation pour garantir la sécurité

L’un des pièges les plus fréquents lors d’une installation de pompe immergée est de négliger la documentation du fabricant. Pourtant, chaque marque ou modèle recèle ses particularités : séquence de montage, couple de serrage, type de joints à utiliser… Des équipes en ont déjà fait l’amère expérience lors de remplacements en urgence, constatant une fuite inattendue ou une chute de pression, faute d’avoir respecté les consignes initiales.

Le manuel est bien plus qu’un simple mode d’emploi : c’est la feuille de route garantie de la sécurité et de la durabilité. Les schémas, couples de serrage et recommandations d’entretien y sont précieux. N’oubliez pas que la plupart des garanties constructeur s’effritent au moindre écart vis-à-vis de ces directives. Une lecture attentive avant l’intervention, suivie par le respect scrupuleux des étapes, évite des déconvenues parfois coûteuses sur le terrain. Toute installation réussie passe par là, sans exception.

Installer la crépine : protection cruciale pour la pompe immergée

Lorsqu’on travaille sur un puits, la pose de la crépine fait figure de priorité. Souvent oubliée dans la précipitation, elle conditionne pourtant l’aspiration en eau « propre » et assure une protection durable de la mécanique interne à la pompe. Face à un forage sablonneux ou à un vieux puits aux parois friables, la crépine retient la plupart des particules susceptibles d’endommager la turbine.

Ainsi, une pompe installée sans crépine est exposée aux sédiments, à la rouille ou à la boue : les ateliers de maintenance reçoivent régulièrement ce type d’appareils « grippés », pourrissant parfois irrémédiablement la chambre de pompage. Une crépine adaptée diffère aussi selon la granulométrie de l’eau : très fine pour l’eau claire, plus tolérante pour un usage agricole ou de chantier.

Fixer solidement la crépine avec étanchéité optimale

La fixation de la crépine, lorsqu’elle n’est pas « monobloc » d’usine, exige une maîtrise de l’étanchéité. L’emploi de téflon (PTFE) en ruban ou de filasse (pour raccords en laiton ou inox) garantit l’absence de suintement, même sous forte pression. Sur chantier, il n’est pas rare de croiser des installations bâclées – filet « à sec » : résultat ? De l’air et de l’eau s’infiltrent, impactant fortement le fonctionnement global.

Ces défauts d’étanchéité se révèlent d’autant plus graves dans les zones à faible pression : la pompe finit par auto-caviter, générant du bruit et des pertes de rendement importantes. Un contrôle visuel, voire une petite mise en eau à l’air libre, donne immédiatement un verdict sur la qualité de l’assemblage.

Raccorder le tuyau de refoulement sans risque de fuite

Le tuyau de refoulement doit être connecté fermement à la pompe, en utilisant des colliers de serrage de qualité ou des raccords à vis adaptés au diamètre du flexible ou du tube. Dans la pratique, une fuite sur ce point entraîne non seulement des pertes d’eau, mais également une dépressurisation, fatale aux cycles de pompage.

Il est vivement conseillé de contrôler la qualité des joints et l’intégrité du matériau du tuyau de refoulement : PEHD pour les usages domestiques et agricoles, inox pour les environnements corrosifs, PVC renforcé pour les installations temporaires. Des raccords en laiton ou inox résistent mieux, surtout dans des contextes humides ou sujets aux contraintes mécaniques (forage industriel, puits communautaire). Des conseils experts pour bien choisir et raccorder les tuyaux sont disponibles pour approfondir l’approche technique.

Suspendre la pompe immergée avec un câble robuste et sécurisé

La manoeuvre de mise en place d’une pompe immergée passe toujours par la suspension, jamais par le câble électrique. Un câble ou une corde en inox, polypropylène ou nylon tressé, d’une résistance supérieure à la masse de la pompe, fera l’affaire. Beaucoup d’accidents arrivent lors d’opérations bâclées : pompe lâchée, bloquée à mi-parcours, rendant coûteuse sa récupération, ou pire, provoquant la rupture d’un joint.

Lier la corde à un point d’ancrage solide (collier mural, plaque de fixation ou traverse béton) à la surface du puits garantit une récupération ou une maintenance future sans prise de risque inutile. Il est crucial de bien calculer la longueur pour maintenir la pompe en tension, de manière stable, mais sans contact avec le fond.

• ✅ Résistance adaptée au poids de la pompe + majoration sécurité (x2)

• 🧵 Passage de la corde au travers des œillets prévus, double nœud sécurisé

• 🧲 Point d’ancrage robuste à l’extérieur du forage ou puits

• ⚠️ Jamais de suspension par le câble électrique

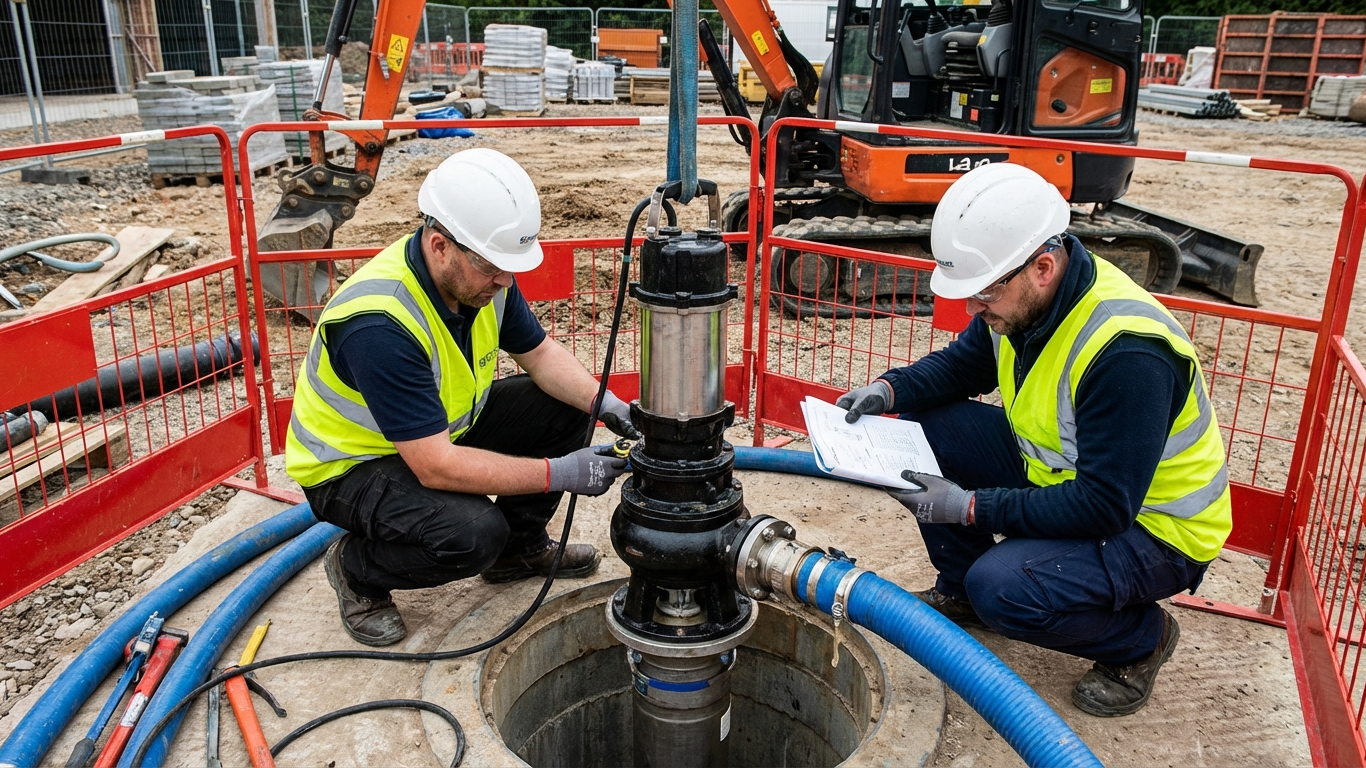

Descendre la pompe dans le puits en évitant l’enchevêtrement des câbles et tuyaux

La descente de la pompe immergée dans son habitacle est un moment délicat. Il faut un synchronisme parfait : d’une main, on guide la pompe par la corde de suspension, de l’autre, on laisse filer le tuyau de refoulement et le faisceau électrique en veillant à ce que chaque élément reste dissocié.

Sur des chantiers récents, il est courant de fixer le câble électrique et le tuyau tous les 2-3 mètres avec des colliers plastiques souples, évitant tout frottement ou coincement dans le tubage du forage. Un puits bien organisé lors de la descente garantit une maintenance future facilitée et prévient l’apparition de points de rupture cachés.

Positionner la pompe à la distance idéale du fond pour éviter les sédiments

Il est impératif de prévoir une distance suffisante entre la partie basse de la pompe et le fond du puits ou du forage : 30 à 70 cm selon la granulométrie et la profondeur. Cette marge est indispensable afin d’éviter l’aspiration des sables et fines particules qui, à la longue, détruiraient la turbine par abrasion.

Un exemple : dans certaines zones rurales, la nappe phréatique remonte sous l’effet des crues. Installer la pompe trop près du fond expose au risque d’ensablement ; une sélection judicieuse de la pompe à eau selon le profil du puits permet d’échapper à ce phénomène. La hauteur optimale garantit une aspiration constante et prolonge la durée de vie globale du dispositif.

Réaliser un branchement hydraulique efficace et durable

L’expérience de terrain montre que la performance d’un système de pompe immergée dépend largement de la qualité du branchement hydraulique. Concrètement, un tracé aussi court que possible pour le tuyau de refoulement prévient les pertes de charge et soutient la pression à l’arrivée.

La sélection du matériau joue un rôle prépondérant. Le PEHD offre une résistance accrue à la pression et aux agressions chimiques, tandis que l’inox ou le laiton conviennent tout particulièrement aux contextes professionnels soumis à l’usure. Pour les forages profonds, le renfort du tuyau de refoulement avec des jonctions bien scellées (joints toriques, pinces de serrage, etc.) s’impose. Sur certains grands chantiers urbains, chaque coude doit être planifié pour ne pas risquer des turbulences et des désamorçages soudains.

Ce choix impacte directement la durée de vie de l’installation et la qualité de l’eau distribuée.

Installer un système d’automatisation pour optimiser la performance

Un automatisme bien calibré, c’est un peu le chef d’orchestre d’une pompe immergée. L’ajout d’un ballon surpresseur (à vessie) et d’un pressostat permet d’adapter automatiquement la mise en route et l’arrêt du pompage selon la demande. Ce système assure une pression constante sur le réseau et préserve la pompe de cycles courts fatals à son moteur.

Par exemple, sur un forage dédié à l’alimentation d’un complexe sportif, la gestion automatisée réduit la consommation électrique et l’usure mécanique, tout en garantissant un confort d’usage permanent. L’absence de ces dispositifs peut entraîner une alternance trop brutale entre les périodes de “pompe à sec” et à débit optimal. Les bénéfices sont multiples : économie d’énergie, protection accrue, allongement de la durée de vie et régulation parfaite du débit.

• 🔁 Pressostat : démarrage/arrêt auto et protection contre la marche à sec

• 🎈 Ballon surpresseur : régulation fine, diminution du bruit, absorption des à-coups

• 🔋 Débitmètre : mesure du débit, suivi des performances de pompage

Pour ceux envisageant l’intégration à une gestion de récupération d’eau, un dispositif complet s’avère indispensable, comme illustré dans ce guide des cuves d’eau de pluie connectées.

Assurer un branchement électrique conforme et sécurisé

Ici, la prudence s’impose. Sur le terrain, on découvre bien trop de branchement électrique improvisé dans les regards, sans coffret de protection, ni différentiel adapté. Pourtant, l’eau et l’électricité forment un tandem potentiellement mortel sans précautions rigoureuses. Le câble d’alimentation doit afficher une section calculée selon la longueur et la puissance du moteur. Étanche, il passe idéalement dans une gaine dédiée, protégée de l’humidité, des rongeurs et des impacts.

Un tableau électrique équipé d’un disjoncteur différentiel et d’un parasurtenseur s’impose. Les professionnels rappellent que toute modification du réseau doit être réalisée par un électricien qualifié, surtout au voisinage d’un forage ou d’un puits où la sécurité prime sur la rapidité. Pour des situations d’alimentation autonome, l’usage d’un groupe électrogène doit se conformer à ce guide d’achat des groupes électrogènes reconnu.

Ce respect des règles fait la différence quand il s’agit de fiabilité et de conformité.

Effectuer la mise en service et vérifier les paramètres de fonctionnement

La phase de mise en service consacre tout le travail d’installation. Il s’agit de démarrer la pompe immergée à faible charge pour valider chaque point : accès à l’eau, montée en pression, absence de fuite, bruit « normal » (souvent un léger ronron caractéristique). Sur site, ce sont les phases initiales qui révèlent les erreurs masquées : raccord mal serré, entrée d’air, pression faible ou bruit suspect.

Un contrôle méthodique, avec réarmement du disjoncteur si besoin, doit s’accompagner d’une surveillance continue du débit en sortie. L’ajout d’un manomètre et d’un débitmètre permet d’avoir une lecture en temps réel et d’ajuster les réglages. Dans certains projets, la présence de sédiments lors des premières minutes oblige à répéter la mise en eau jusqu’à stabilisation complète.

Procéder à une phase de rodage pour stabiliser la pompe immergée

Nul besoin d’accélérer le processus de mise en service. Sur un puits fraîchement aménagé, un rodage au débit réduit s’impose : il permet de chasser les intrusions d’air et de stabiliser l’eau avant aspiration maximale. Ce passage progressif évite d’emporter le sable résiduel ou les fines particules inertes qui pourraient colmater la crépine ou la turbine.

Surveiller le débit et la pression pendant la mise en service

Un contrôle du débit et de la pression au manomètre – toutes les 10 à 15 minutes – signale d’éventuelles anomalies : baisse soudaine du rendement, fuite insidieuse, bruit anormal. À chaque alerte, il convient de stopper la pompe et de réviser les montages incriminés. Une vigilance systématique lors du premier remplissage conditionne la solidité du système sur le long terme.

Contrôler l’absence de fuites et de bruits anormaux

Sur le terrain, des bulles ou sifflements doivent être pris au sérieux. Les fuites se localisent souvent près des joints d’accouplement, du passage de coffret ou entre deux sections du tuyau de refoulement. Un bruit suspect peut, quant à lui, révéler une introduction de cailloux, ou simplement un désaxement dans le tubage du puits. Ces investigations immédiates épargnent beaucoup de tracas par la suite.

Garantir la sécurité autour du puits ou forage après installation

La sécurité en périphérie du puits ou du forage ne doit jamais être laissée au hasard. En contexte agricole, il faut souvent composer avec des animaux (bétail, chiens) susceptibles de déplacer les câbles en surface ou de tomber dans un puits mal protégé. Sur un site public, des enfants attirés par la curiosité constituent un risque majeur.

La première parade consiste à installer un couvercle robuste ou un système de verrouillage breveté, fixé sur la margelle du puits. Une plaque en fonte ou un cadre béton avec serrure garantit, en outre, une étanchéité parfaite, protégeant l’installation des intempéries et des intrusions. L’ajout d’une signalisation ou d’un grillage renforce la prévention des accidents autour du point d’eau. Ce dispositif de protection simple mais efficace assure la pérennité du système de pompage et prévient tout sinistre accidentel.

Pratiquer un entretien régulier pour assurer la longévité de la pompe immergée

La durée de vie d’une pompe immergée repose sur la régularité de l’entretien et la prévention. Un nettoyage périodique de la crépine, une vérification visuelle de l’intégrité du câble, du tuyau de refoulement et des points d’ancrage limitent le risque de panne. On recommande également une maintenance électrique annuelle par un spécialiste, afin de garantir la sécurité générale de l’installation.

Sur certains puits anciens, le contrôle de la qualité de l’eau prévient des dépôts calcaires ou de l’ensablement. Pour des situations extrêmes (inondations, pompage de boue), rapprochez-vous de guides spécialisés comme ceux abordant le choix d’une pompe vide-cave adaptée. Un choix réfléchi d’une pompe immergée et une maintenance régulière forment le tandem gagnant pour éviter la plupart des dysfonctionnements, assurer performance et tranquillité au quotidien.

Comment calculer la hauteur d’installation optimale de la pompe immergée ?

Il faut positionner la pompe environ 30 à 70 cm au-dessus du fond du puits ou du forage pour éviter l’aspiration des sédiments. Consultez toujours le manuel fabricant pour ajuster selon les recommandations du modèle et vérifiez la stabilité du niveau d’eau.

Faut-il installer un système d’automatisation avec une pompe immergée ?

Installer un pressostat et un ballon surpresseur permet d’éviter les démarrages intempestifs, d’assurer une pression constante et de prolonger la durée de vie de la pompe. C’est donc vivement conseillé, notamment pour les usages réguliers ou collectifs.

Quels matériaux privilégier pour le tuyau de refoulement ?

Le PEHD est recommandé pour les installations standards en puits domestiques ou agricoles. L’inox est préféré pour les forages profonds ou zones corrosives, tandis que le laiton et le PVC renforcé conviennent aux installations temporaires.

Quels contrôles effectuer en cas de pompe qui ne démarre pas ?

Il faut d’abord vérifier le branchement électrique (disjoncteur, coffret étanche), puis inspecter la connexion du câble et du tuyau de refoulement. Contrôlez aussi la présence d’eau suffisante dans le puits ou forage et le bon fonctionnement du pressostat si présent.

À quelle fréquence entretenir la crépine ?

Un nettoyage de la crépine est conseillé au moins une fois par an, voire plus s’il s’agit d’un puits ancien, d’un forage en terrain sablonneux, ou après un épisode de pompage en eau trouble.
