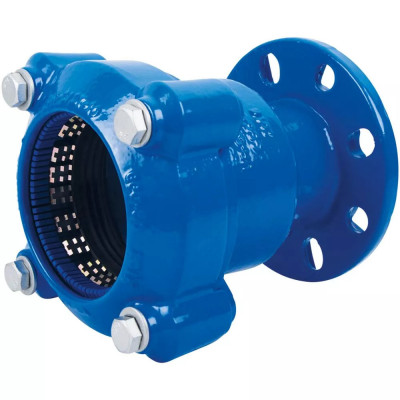

Adaptateur de bride verrouillé ACS – Raccord multi-matériaux – Ø70-95 mm

Achatmat vous présente l’adaptateur de bride verrouillé large plages ACS DN60-65 (Ø70x95 mm), une solution universelle, robuste et certifiée pour le raccordement simple et sécurisé de tous types de tubes sur les réseaux d’adduction, distribution d’eau potable et systèmes d’irrigation. Conçu pour offrir une adaptation multi-diamètres sans démontage du raccord, ce modèle garantit une étanchéité optimale, une installation rapide et une résistance mécanique élevée grâce à sa conception en fonte ductile et à sa bague autobloquante haute performance.

Caractéristiques :

Structure : Corps en fonte ductile EN GJS-500-7, contre-bride robuste, bague autobloquante acier F114 pour verrouillage axial, joint EPDM certifié ACS et bague POM pour maintien et centrage.

Compatibilité : Adapté à tous types de tubes : PEHD, PVC, fonte, acier, PRV, grâce à sa plage de serrage large Ø70 à Ø95 mm (DN60-65).

Plage de diamètre : Ø Di min : 70 mm – Ø Di max : 95 mm, permettant l’utilisation d’un seul raccord pour plusieurs diamètres extérieurs de tube.

Température : Fonctionnement de +0°C à +60°C, idéal pour les réseaux d’eau froide, eau potable et circuits d’irrigation.

Pression : Pression maximale de service : 16 bars jusqu’au DN200, puis 10 bars au-delà, garantissant une tenue fiable sur réseaux sous pression élevée.

Raccordement : Montage sur bride PN10/16 conforme EN 1092-2, idéal pour robinetteries, vannes, ventouses, T, clapets et accessoires.

Visserie : Boulonnerie acier F114 revêtue Geomet (DIN 931, DIN 934, DIN 125), anti-corrosion, spécialement conçue pour installations en milieux humides.

Joint : Joint EPDM certifié EN 681-1 et BS 6920, compatible eau potable (ACS).

Revêtement : Peinture époxy bleue RAL 5015, épaisseur 250 microns, offrant une protection durable contre la corrosion.

Angles admissibles : Déviation angulaire maximale : 10° pour compenser les petits défauts d’alignement sans perte d’étanchéité.

Dimensions : L1 : 195 mm – L2 : 212 mm – Poids : 6,8 kg.

Normes : Certification ACS n° 24 ACC LY 114 – Tests d’étanchéité EN 12266-1 – Conformité EN 1092-2 – Produit hors PED (Directive 2014/68/UE).

Avantages :

Universalité : Un seul adaptateur permet de raccorder plusieurs diamètres extérieurs grâce à sa plage large de Ø70 à Ø95 mm, optimisant les stocks et simplifiant les interventions sur chantier.

Verrouillage autobloquant : Sa bague acier verrouillée bloque le mouvement axial du tube, assurant stabilité et étanchéité même en présence de variations de pression.

Montage sans démontage : Le tube s’insère directement sans désassembler le raccord, réduisant considérablement le temps de pose et le risque d’erreur.

Résistance et durabilité : Fonte ductile EN GJS-500-7 + visserie Geomet = excellente tenue à la corrosion, aux chocs et aux conditions difficiles en réseau enterré.

Étanchéité premium : Joint EPDM ACS de haute qualité, conforme à l’eau potable, offrant une étanchéité durable même sous pression constante.

Multi-application : Parfait pour adduction d’eau potable, irrigation, distribution d’eau brute, raccordement de vannes et appareillages, extensions de réseaux, renouvellement de branchements.

Certification sanitaire : Agrément ACS permettant l’utilisation sur tous réseaux d’eau destinée à la consommation humaine.

Adaptation aux défauts d’alignement : La déviation angulaire admissible de 10° facilite les montages sur réseaux existants ou interventions de maintenance.

Robustesse mécanique : Fonte ductile haute résistance + bague acier F114 bichromatée = tenue exceptionnelle au serrage et à la pression.

Performance testée : Chaque appareil est vérifié selon EN 12266-1, garantissant absence de fuite et qualité de fabrication constante.

Les conseils de nos experts :

Vérification : Contrôlez systématiquement que le diamètre extérieur du tube se situe bien dans la plage 70-95 mm avant l’installation. Cela conditionne l’étanchéité et la tenue mécanique.

Préparation du tube : Coupez toujours le tube perpendiculairement à son axe (jamais en biseau) et ébavurez soigneusement. Une coupe nette garantit un appui parfait du joint EPDM.

Alignement : Les tronçons de tuyauterie doivent être parfaitement alignés. Toute contrainte latérale excessive peut réduire l’efficacité du verrouillage et du joint.

Supportage : Prévoyez un support dimensionné au plus près du raccord afin que celui-ci ne supporte aucune charge mécanique. Les raccords ne doivent jamais reprendre le poids de la conduite.

Calage provisoire : Lors d’un montage sur réseau en construction, calez temporairement les sections non fixes pour éviter que le raccord ne travaille lors du serrage.

Serrage : Serrez la boulonnerie de bride en croix à un couple de 60 Nm pour assurer une pression homogène du joint EPDM et une étanchéité parfaite.

Tubes PE : Pour les tubes PE ≥ 63 mm, installez un insert métallique intérieur pour éviter l’écrasement du tube et garantir la bonne compression du joint.

Déviation angulaire : Ne dépassez jamais 10° de déviation pour éviter un cisaillement du joint ou une perte d’étanchéité.

Propreté : Avant montage, nettoyez parfaitement la surface du tube, le joint et la bride. Des particules peuvent compromettre l'étanchéité et provoquer des fuites lentes.

Inspection : Après mise en eau, contrôlez la ligne de serrage et l’étanchéité, puis revisitez le serrage après quelques heures de fonctionnement.

Commandez dès aujourd’hui l’adaptateur de bride verrouillé large plages ACS DN60-65 (Ø70-95 mm) de Achatmat et offrez à vos projets d’adduction d’eau, réseaux potable et irrigation une solution robuste, durable et parfaitement sûre.
