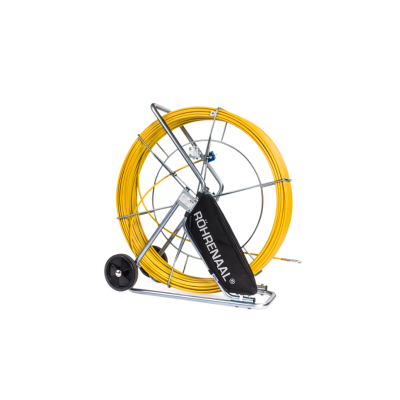

Aiguille Röhrenaal 2 en 1 Katimex Ø 9 mm – Tirage et localisation de conduites

Achatmat vous présente le Tire-fils 2 en 1 Katimex Ø 9 mm – Tirage et localisation de conduites avec sacoche de service

Idéal pour les professionnels du BTP, ce tire-fils innovant combine deux fonctions essentielles : le tirage de câbles dans les conduits non conducteurs et la localisation de leur tracé grâce à un système de signal électrique.
Robuste, précis et facile à utiliser, il s’adapte aux chantiers les plus complexes en voirie, réseaux divers (VRD), construction ou génie civil. Son profilé en fibre de verre renforcé et ses composants fiables garantissent une intervention rapide et sécurisée.

Caractéristiques techniques

Diamètre de la fibre : 9 mm
Matériau de la tige : Fibre de verre Polykat® avec conducteurs en cuivre intégrés
Tête de guidage : Ø 18 mm vissée avec filetage M12 et manchon de départ
Châssis : Structure tubulaire en acier galvanisé
Diamètre de la bobine : 1000 mm
Boîtier de connexion : 1 sortie pour câble émetteur (filetage M12)
Système de fonctionnement : Émission de signal localisable sur toute la longueur du ruban
Accessoires inclus : Sacoche de transport renforcée
Utilisation principale : Tirage de câbles dans les gaines techniques et détection de tracé de conduites non conductrices
Compatibilité : Fonctionne avec la plupart des émetteurs basse fréquence pour la détection de câbles
Fabrication : Assemblé selon les standards allemands de qualité industrielle

Avantages détaillés

Émission de signal stable sur toute la longueur :
Le câble en cuivre intégré dans la fibre de verre assure une conductivité continue, évitant toute interruption du signal. Cela élimine les erreurs fréquentes observées avec certains systèmes à sondes discontinues.

Double fonction intégrée dans un même outil :
Le Tire-fils Katimex Ø 9 mm remplit à la fois les rôles de guide de câble et de traceur de conduites. Il simplifie les phases d’installation ou de maintenance sur site sans nécessiter d'équipement complémentaire.

Utilisable en solo sur chantier :
Grâce à sa maniabilité et à son ergonomie optimisées, une seule personne peut piloter l’intégralité de l’opération de guidage et de localisation. Cela améliore l’autonomie des techniciens et réduit les ressources mobilisées.

Matériaux haute performance pour un usage intensif :
Le châssis tubulaire en acier galvanisé résiste aux intempéries, aux chocs mécaniques et aux environnements agressifs. La bobine préserve la flexibilité et la durabilité du ruban même après de multiples utilisations.

Localisation en profondeur même dans des terrains complexes :
Selon les paramètres du sol et la puissance de l’émetteur utilisé, le signal peut être détecté à plusieurs mètres sous terre. Cela permet un traçage fiable sur terrains humides, bétonnés ou fortement minéralisés.

Pourquoi choisir ce produit face à la concurrence ?

Localisation sans configuration manuelle :
Le système de détection intégré fonctionne directement dès raccordement à un émetteur standard, sans étape de paramétrage complexe.

Fiabilité certifiée industrielle allemande :
Fabriqué avec des matériaux sélectionnés pour leur robustesse et leur efficacité, le Tire-fils Katimex est issu d’un savoir-faire technique reconnu, garant d’un équipement fiable dans la durée.

Prêt à l’emploi dès réception :
Livré avec tous les composants nécessaires – tête de guidage, câble conducteur, châssis, boîtier de connexion, sacoche – ce tire-fils ne requiert aucun assemblage préalable. Il est immédiatement opérationnel.

Compatibilité standardisée avec vos équipements :
Grâce à sa sortie filetée M12, il s’adapte parfaitement à la majorité des émetteurs utilisés dans le secteur BTP, évitant les problèmes de raccordement.

Conçu pour un usage professionnel sur le terrain :
Compact mais résistant, facile à transporter avec sa sacoche fournie, il s’utilise dans les zones d’accès restreint, tunnels techniques, réseaux enterrés, sous-dalles.

Pourquoi acheter ce produit chez Achatmat ?

Un catalogue pensé pour les réalités du terrain :
Chez Achatmat, nous sélectionnons nos produits comme le Tire-fils 2 en 1 Katimex Ø 9 mm pour leur efficacité sur les chantiers complexes : viabilisation de terrain, tranchées techniques, conduites anciennes, etc.

Un accompagnement personnalisé par métier :
Nos conseillers spécialisés accompagnent les entreprises de pose, réseaux secs, VRD, électricité et télécoms pour identifier le diamètre, la longueur ou la compatibilité idéale avec leurs équipements métiers.

Des références prêtes pour une utilisation professionnelle :
Nous ne proposons que des solutions packagées et testées terrain. Tout l’équipement fourni est directement exploitable en intervention, sans configuration intermédiaire.

Conseils d'utilisation / installation

1. Préparation du matériel :
Positionner le châssis sur une zone stable à proximité de l’entrée du conduit. Dérouler quelques mètres du ruban pour vérification visuelle (absence de torsion).

2. Branchement de l’émetteur :
Connecter directement l’émetteur basse fréquence à la sortie M12 du boîtier. Positionner le second câble de l’émetteur sur une masse fiable pour refermer le circuit (tige métallique ou structure enterrée).

3. Introduction dans les gaines/conduits :
Insérer le ruban dans la gaine manuellement en maintenant une tension régulière. La tête filetée traverse sans blocage les coudes ou raccords semi-rigides.

4. Détection et suivi :
Repérer le signal à l’aide d’un récepteur compatible et tracer la trajectoire. Adapter la puissance d’émission en fonction de la nature du sol, profondeur cible ou interférences électromagnétiques.

5. Entretien et rangement :
En fin d’intervention, essuyer le câble si nécessaire, l’enrouler soigneusement, et le remettre dans la sacoche de transport. Ranger dans un espace sec pour prolonger sa durée de vie.

FAQ – Questions fréquentes sur ce produit

Le tire-fils Katimex est-il compatible avec tous les émetteurs ?
Oui, sa sortie standard M12 permet de le connecter à la majorité des émetteurs basse fréquence utilisés dans les réseaux enterrés professionnels. Aucun adaptateur n’est requis.

Peut-on l’utiliser sous la pluie ou sur terrain humide ?
Oui. Grâce à sa structure galvanisée et à la fibre de verre résistante, ce tire-fils est parfaitement adapté aux travaux extérieurs, même en conditions climatiques difficiles.

Quelle est la profondeur maximale de détection du signal ?
Cela dépend des conditions de sol et de la puissance du récepteur, mais le système permet des détections fiables sur plusieurs mètres de profondeur. Il reste stable même en présence de béton ou de roches.

Le pack est-il complet à la livraison ?
Oui. Vous recevez un ensemble prêt à l’emploi contenant le ruban conducteur, la tête de guidage, le châssis, le boîtier de connexion et une sacoche de transport. Aucun outil complémentaire n’est requis pour démarrer les opérations.

Est-il manipulable par une seule personne ?
Absolument. Son ergonomie et son poids ont été pensés pour permettre une utilisation autonome, y compris dans des environnements techniques confinés comme des gaines ou tranchées étroites.

Conclusion

Commandez dès maintenant votre Tire-fils 2 en 1 Katimex Ø 9 mm – Tirage et localisation de conduites avec sacoche de service sur Achatmat et bénéficiez d’un produit professionnel fiable, durable et spécialement conçu pour les besoins exigeants des métiers du BTP et des chantiers de réseaux enterrés.
