Description technique du produit

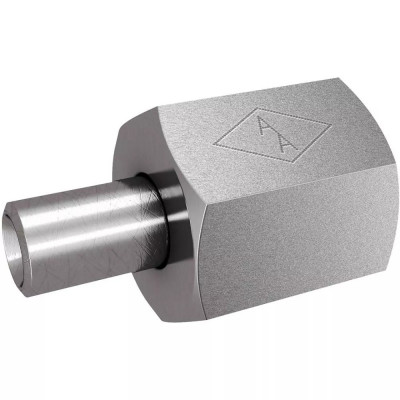

Écrou taraudé tubulaire inox 1/4" à souder – DN/NPS 1/4" – Pour manomètres
Achatmat vous présente l’écrou taraudé avec tubulure inox DN/NPS 1/4’’, un composant essentiel pour la création de piquages de mesure, la fixation sécurisée de manomètres réglables et remplissables et l’instrumentation des installations industrielles. Conçu en inox haute qualité, il garantit une résistance mécanique, thermique et chimique optimale.
Caractéristiques :
Dénomination : Écrou taraudé avec tubulure inox 1/4’’
Dimension DN/NPS : 1/4’’
Type : Tubulure courte avec écrou taraudé intérieur
Matériau : Inox industriel (AISI 304 ou AISI 316 selon gamme)
Raccordement : Taraudage intérieur 1/4’’ BSP cylindrique
Fixation : Tubulure à souder (pièce de piquage pour manomètre)
Utilisation : Montage de manomètres réglables ou remplissables
Compatibilité : Siphons inox, robinets porte-manomètre inox, boîtiers inox
Fluides compatibles : Gaz, vapeur légère, eau, huile, liquides non visqueux, produits chimiques compatibles inox
Applications : Instrumentation, mesure de pression, réseaux chimiques, énergie, hydraulique, chauffage, systèmes industriels
Température admissible : Large plage selon installation et inox employé
Pression admissible : Dépend du réseau et du montage (très haute tenue possible en inox)
Avantages :
Robustesse : L’écrou taraudé avec tubulure inox DN 1/4’’ est conçu pour résister aux sollicitations mécaniques répétées, aux variations thermiques importantes et aux vibrations présentes dans les installations industrielles. L’inox, avec sa tenue mécanique remarquable, garantit la fiabilité du piquage même en pression.
Durabilité : Grâce à son matériau inoxydable, la tubulure résiste à la corrosion, aux projections de produits chimiques, aux atmosphères humides, aux environnements salins ou agressifs. Elle constitue une base solide pour un montage durable du manomètre sur tuyauterie.
Compatibilité parfaite : Le filetage intérieur 1/4’’ BSP est conforme aux standards européens, permettant l’installation rapide de manomètres réglables et remplissables. Ce type de diamètre est très utilisé pour les instruments de mesure compacts et pour les réseaux nécessitant un piquage réduit.
Soudabilité optimale : La tubulure inox est prévue pour un soudage direct sur la tuyauterie acier ou inox. Sa géométrie régulière facilite une soudure propre, profonde et durable, réalisée au TIG ou MIG, assurant une jonction parfaite et étanche.
Adaptation industrielle : Ce raccord est particulièrement adapté pour les installations chimiques, pétrochimiques, de production d’énergie, HVAC, hydraulique ou pour les réseaux vapeur légère. Partout où un point de prise de pression doit être ajouté, cette tubulure assure une intégration fiable et robuste.
Fiabilité d’étanchéité : Le taraudage BSP permet l’usage de joints plats PTFE, joints fibre ou ruban d’étanchéité. L’étanchéité statique est optimisée pour éviter toute micro-fuite, même dans des circuits pulsés ou dynamiques.
Polyvalence : Ce raccord est compatible avec les manomètres tout inox Ø63 ou Ø100, les manomètres à glycérine, réglables, remplissables ainsi que tous les accessoires d’instrumentation tels que robinets porte-manomètre, amortisseurs, siphons, attaches murales…
Encombrement réduit : La tubulure courte permet un montage compact, adapté aux installations offrant peu d’espace. Elle facilite la prise de pression sur des zones étroites tout en maintenant une excellente stabilité mécanique.
Les conseils de nos experts :
Soudage : Protégez impérativement le filetage interne en insérant un bouchon avant la soudure. Utilisez un procédé TIG pour obtenir une soudure propre, sans inclusion et parfaitement étanche. Évitez les surchauffes susceptibles de détériorer le taraudage ou d’altérer les propriétés de l’inox.
Installation du manomètre : Une fois la tubulure soudée, laissez refroidir totalement avant de monter le manomètre. Appliquez un joint PTFE 1/4’’ ou une étanchéité adaptée, puis serrez progressivement pour assurer une étanchéité parfaite sans forcer.
Orientation : Positionnez la tubulure de manière à ce que le manomètre soit lisible facilement. Les installations verticales ou légèrement inclinées sont recommandées pour garantir une lecture précise et éviter l’accumulation de condensats si un siphon n’est pas utilisé.
Compatibilité fluides : Vérifiez toujours la compatibilité du fluide avec l’inox AISI 304 ou 316. Pour les fluides particulièrement agressifs, privilégiez l’inox AISI 316L pour une résistance renforcée.
Maintenance : Inspectez régulièrement la soudure et le filetage interne, surtout dans les installations vibrantes ou soumises à de fortes variations thermiques. Remplacez le joint d’étanchéité lors de chaque démontage du manomètre.
Association recommandée : Pour une installation complète et durable, nous recommandons l’usage conjoint d’un siphon inox, d’un robinet porte-manomètre et d’un manomètre tout inox réglable/remplissable, pour protéger l’instrumentation des impulsions, températures élevées et chocs de pression.
Commandez dès aujourd’hui l’écrou taraudé avec tubulure inox DN/NPS 1/4’’ de Achatmat et offrez à vos projets d’instrumentation, de prise de pression et de mesure manométrique la qualité et la durabilité qu’ils méritent.
