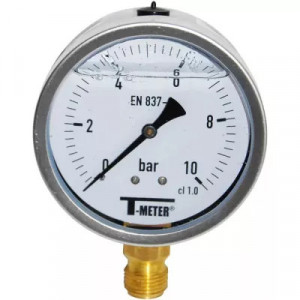

Manomètres à bain de glycérine

Les manomètres à bain de glycérine sont des instruments de mesure indispensables pour toutes les installations soumises à des vibrations, des variations brusques de pression ou des conditions de fonctionnement particulièrement exigeantes. Grâce à leur remplissage en glycérine, ces manomètres offrent une stabilité de lecture incomparable, protègent efficacement le mécanisme interne et garantissent une durabilité bien supérieure à celle des modèles à cadran sec. Ils constituent aujourd’hui la solution privilégiée des professionnels du BTP, de l’industrie, de la maintenance, du pompage, de la pneumatique, de l’hydraulique ou des machines de chantier qui recherchent précision, fiabilité et robustesse.

Utilisés sur des équipements tels que les compresseurs, les pompes industrielles, les centrales hydrauliques, les installations sous pression, les circuits d’air comprimé, ou encore les engins de chantier, les manomètres à glycérine garantissent une mesure stable même lorsque les conditions rendent la lecture difficile : forte vibration, température fluctuante, pression instable, chocs mécaniques, ou environnement extérieur agressif. Leur conception spécifique en fait un instrument parfaitement adapté aux applications professionnelles intensives.

Ce texte complet présente en détail les caractéristiques, les avantages, les applications, les critères de choix et les aspects techniques essentiels pour comprendre et sélectionner le bon manomètre à bain de glycérine sur Achatmat.

1. Pourquoi utiliser un manomètre à bain de glycérine ?

Les manomètres à bain de glycérine sont devenus la référence dans les environnements où la pression est soumise à des variations rapides, où les installations vibrent en continu, ou encore là où les conditions de fonctionnement sont agressives. Contrairement aux manomètres secs, dont l’aiguille peut trembler ou perdre en précision sous l’effet des vibrations, les modèles à glycérine sont conçus pour offrir une stabilité et une durabilité incomparables.

Grâce au liquide visqueux contenu dans le boîtier, généralement de la glycérine hautement purifiée ou une huile silicone spécifique, ces manomètres assurent une lecture fiable dans des environnements difficiles, tout en prolongeant la durée de vie du système de mesure. Leur utilisation est quasi indispensable sur les pompes, compresseurs, installations industrielles, machines de chantier, groupes hydrauliques et ensembles sous pression soumis au moindre choc mécanique.

Cette section détaille les raisons techniques et pratiques pour lesquelles les professionnels choisissent ces instruments dans les environnements exigeants.

1.1. Amortissement des vibrations : un avantage déterminant sur les chantiers et installations industrielles

Dans de nombreuses installations, les vibrations constituent le principal problème rencontré lors de la lecture de la pression. Le fonctionnement interne des pompes, compresseurs, moteurs thermiques, groupes hydrauliques ou machines industrielles génère des secousses permanentes. Ces vibrations entraînent :

• un tremblement continu de l’aiguille,
• une lecture imprécise voire illisible,
• une fatigue mécanique du mécanisme interne,
• des risques de dérèglement ou de casse prématurée.

Le bain de glycérine résout intégralement ce problème.
La viscosité du liquide amortit les micro-mouvements, stabilise le mécanisme et supprime les oscillations. L’aiguille se déplace alors de manière fluide et contrôlée, même lorsque l’installation est soumise à des vibrations élevées.

Cet avantage est particulièrement essentiel :

• sur les machines de chantier (pelles, chargeuses, compacteurs, foreuses),
• dans les centrales hydrauliques fortement sollicitées,
• dans les ateliers industriels où les vibrations sont omniprésentes,
• sur les pompes centrifuges et pompes à piston,
• sur les compresseurs industriels.

Dans ces environnements, un manomètre sec devient quasiment inutilisable, alors qu’un manomètre à glycérine reste performant en toutes circonstances.

1.2. Protection efficace du mécanisme interne contre l’usure et les chocs

Outre la stabilisation de l’aiguille, la glycérine joue un rôle majeur dans la protection du mécanisme interne.
Le système de mesure (tube de Bourdon, engrenages, axes, dentures) reste immergé dans un fluide visqueux qui réduit :

• la friction,
• l’usure des pièces,
• la corrosion,
• les chocs mécaniques,
• la fatigue du ressort et du tube de Bourdon.

Dans un environnement professionnel où les machines fonctionnent parfois sans interruption, la durabilité du matériel devient un critère essentiel. Un manomètre qui casse peut entraîner :

• une perte de contrôle de la pression,
• un arrêt de production,
• un risque de surpression,
• des coûts supplémentaires.

La glycérine agit comme un bouclier, protégeant l’instrument et lui offrant une durée de vie souvent deux à trois fois supérieure à celle d’un modèle sec. Cette longévité est particulièrement appréciée dans les secteurs où les opérations sont continues, comme l’industrie, la construction ou le pompage.

1.3. Amélioration de la précision même en conditions extrêmes

La précision est un facteur clé dans la surveillance de la pression. Une lecture erronée peut conduire à un diagnostic incorrect, une mauvaise régulation ou même un incident technique.

Dans les installations vibrantes, l’aiguille d’un manomètre sec :

• tremble en continu,
• oscille de manière aléatoire,
• masque les variations fines,
• rend difficile l’identification d’un comportement anormal.

Avec la glycérine, l’aiguille se déplace de manière contrôlée.
Les avantages sont multiples :

• lecture immédiate de la pression réelle,
• détection facilitée des variations lentes ou rapides,
• identification plus simple des anomalies de fonctionnement,
• précision accrue sur les machines à pulsation de pression.

Les installations hydrauliques, par exemple, peuvent générer des micro-variations rapides. Sans glycérine, ces fluctuations rendent la pression difficile à interpréter. Avec la glycérine, l’instrument neutralise ces pulsations et restitue une valeur stable et exploitable.

1.4. Résistance aux environnements difficiles : humidité, poussière, températures variables

Le bain de glycérine offre aussi une protection physique contre les agressions extérieures.
Dans de nombreux environnements professionnels, les instruments sont exposés :

• à l'humidité,
• aux particules de poussière ou de boue,
• aux atmosphères corrosives,
• aux projections de liquides,
• aux variations thermiques importantes.

Sur les chantiers ou dans les ateliers industriels, ces conditions sont fréquentes. Le liquide à l’intérieur du manomètre empêche :

• la condensation interne,
• l’oxydation du mécanisme,
• la formation de buée sur la vitre,
• l’infiltration de micro-particules.

Cette étanchéité accrue renforce la fiabilité du manomètre, même en usage extérieur ou dans des zones agressives.

Un manomètre sec, au contraire, est beaucoup plus sensible à :

• la pénétration d’humidité,
• l’apparition de buée,
• le gel interne,
• la corrosion progressive.

C’est pourquoi les manomètres à glycérine sont fortement recommandés sur :

• les stations de pompage extérieures,
• les installations agricoles ou d’arrosage,
• les unités de production en atmosphère humide,
• les équipements situés dans des locaux ouverts.

1.5. Adaptation idéale aux machines et installations dynamiques

Les manomètres à glycérine ne sont pas uniquement utiles pour les vibrations ; ils sont également parfaitement adaptés aux installations dynamiques, où la pression varie régulièrement pendant le fonctionnement.

Par exemple :

• une pompe centrifuge envoie des impulsions de pression ;
• un compresseur génère une montée progressive puis une chute rapide ;
• un système hydraulique change de pression selon les actions de l’opérateur.

Dans ces configurations, un manomètre sec :

• s’use très rapidement,
• peut se fausser,
• perd en précision,
• risque parfois la casse du tube de Bourdon.

La glycérine stabilise ces variations.
Elle agit comme un filtre, permettant à l’instrument de mesurer uniquement les variations de pression réellement pertinentes.

1.6. Sécurité accrue pour les installations sensibles

Dans certaines installations industrielles, une mauvaise lecture de pression peut avoir des conséquences graves, telles que :

• un risque de surpression,
• une fuite hydraulique,
• une défaillance d’un vérin,
• la rupture d’un flexible,
• une dégradation d’un moteur ou compresseur.

Un manomètre instable peut entraîner des erreurs d’interprétation.
Avec la glycérine, l’aiguille stabilisée améliore la sécurité globale du système en fournissant une information fiable, même sous contraintes.

Cette fiabilité est particulièrement essentielle pour :

• les installations hydrauliques haute pression,
• les circuits de freinage industriels,
• les machines-outils à pression modulée,
• les rampes hydrauliques.

1.7. Longévité accrue : un investissement rentable

Le manomètre à bain de glycérine n’est pas uniquement un instrument précis ; c’est aussi un investissement rentable sur le long terme.

Grâce au bain visqueux qui protège l’ensemble du mécanisme, les points suivants sont réduits :

• l’usure mécanique,
• les micro-chocs internes,
• l’impact des vibrations,
• la dégradation du tube de Bourdon,
• la fatigue des engrenages,
• l’oxydation interne.

Un manomètre sec peut perdre en précision ou se casser rapidement lorsqu’il est soumis à des vibrations ou des variations de température importantes. Le manomètre à glycérine, quant à lui, reste fiable même après des milliers d’heures d’utilisation continue.

Pour les professionnels du BTP, des travaux publics, des machines agricoles ou industrielles, cette durabilité représente un gain :

• économique,
• technique,
• organisationnel.

2. Fonctionnement technique du manomètre à bain de glycérine

Le manomètre à bain de glycérine est un instrument particulièrement apprécié dans le BTP, l'industrie et les environnements hydrauliques/pneumatiques exigeants grâce à son mode de fonctionnement unique, conçu pour garantir une lecture stable et une durée de vie prolongée. Son efficacité repose sur la combinaison de deux éléments essentiels : le tube de Bourdon, mécanisme traditionnel de mesure de pression, et le bain de glycérine, qui agit comme un amortisseur naturel et un protecteur interne.
Ce chapitre détaille en profondeur son architecture, son principe de fonctionnement et les bénéfices apportés par cette technologie.

2.1. Le tube de Bourdon : cœur historique et mécanique du manomètre

Le tube de Bourdon est le composant principal du manomètre. Inventé au XIXᵉ siècle, il reste aujourd’hui la solution la plus fiable, précise et robuste pour mesurer la pression d’un fluide sans électronique.

Structure du tube de Bourdon

• C’est un tube métallique creux, souvent en laiton ou en acier inoxydable.
• Il a une forme incurvée en demi-cercle ou en spirale.
• Une extrémité est fixée et connectée au point de pression.
• L’autre extrémité est libre et reliée au mécanisme d’entraînement de l’aiguille.

Principe physique

Lorsque la pression augmente dans le réseau :

1. Le fluide pénètre dans le tube.
2. Le tube se déforme légèrement en cherchant à se redresser.
3. Ce mouvement est transmis à un système d’engrenages internes.
4. L’aiguille se déplace proportionnellement à la pression.

Ce processus, entièrement mécanique, permet une lecture directe et fiable, sans alimentation électrique ni capteur.
Il est particulièrement apprécié dans les environnements où la simplicité et la résistance priment.

2.2. Le rôle fondamental du bain de glycérine

Le bain de glycérine est ce qui différencie un manomètre standard d’un manomètre professionnel renforcé.

Le boîtier du manomètre est rempli en grande partie d’un liquide visqueux :

• glycérine purifiée, dans la majorité des cas ;
• huile silicone, pour les environnements froids ou soumis à fortes variations thermiques.

Ce bain liquide est indispensable dans les installations vibrantes ou mécaniquement instables.

Fonctions principales du bain de glycérine

Amortissement des vibrations

La glycérine absorbe les micro-chocs et empêche l’aiguille de trembler.
Sans cette stabilisation, l’aiguille d’un manomètre sec peut devenir illisible sur :

• les pompes centrifuges,
• les compresseurs industriels,
• les moteurs thermiques,
• les groupes hydrauliques mobiles,
• les machines de chantier.

Stabilisation thermique

La glycérine maintient un environnement interne plus stable face :

• aux variations rapides de température,
• aux chocs thermiques extérieurs,
• à la chaleur générée par les machines.

Protection contre la condensation

La présence de liquide empêche la formation de buée sur le cadran ou l’apparition de gouttelettes internes, ce qui garantit une lisibilité parfaite.

Lubrification naturelle du mécanisme

La glycérine réduit la friction entre les composants internes :

• engrenages,
• articulations,
• ressorts,
• axe de l’aiguille.

Résultat : un fonctionnement plus doux et moins d’usure.

2.3. Le mécanisme interne renforcé pour l’industrie et le BTP

Un manomètre à glycérine professionnel est souvent plus robuste qu’un modèle sec, même en dehors du remplissage liquide.

Il comprend généralement :

• un boîtier épais pour résister aux chocs,
• une vitre en polycarbonate anti-éclat,
• un tube de Bourdon en laiton renforcé ou en inox,
• un mécanisme interne sur paliers,
• une membrane d’égalisation de pression.

Cette membrane est essentielle :
La glycérine se dilate sous l’effet de la chaleur. La membrane permet de compenser cette expansion et d’éviter tout risque de surpression interne dans le boîtier.

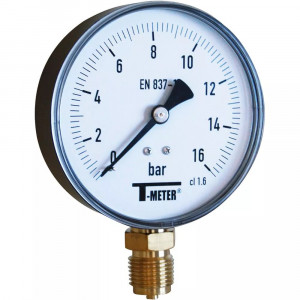

2.4. Différences techniques avec un manomètre sec

Le manomètre à glycérine se distingue du manomètre sec sur plusieurs aspects techniques.

Caractéristique	Manomètre sec	Manomètre à glycérine
Stabilité de l’aiguille	Faible	Excellente
Résistance vibrations	Faible	Très haute
Durée de vie	Moyenne	Élevée
Protection interne	Limitée	Très forte
Lisibilité en environnement difficile	Faible	Très bonne
Coût	Faible	Moyen
Usages recommandés	Installations stables	Installations vibrantes / industrielles

2.5. Effet de la viscosité sur la précision et la durabilité

La glycérine a une viscosité élevée. Cette propriété apporte plusieurs bénéfices :

Diminution de l’usure mécanique

Une aiguille qui oscille en permanence entraîne l’usure du mécanisme.
La glycérine supprime ces oscillations.

Absence de micro-chocs

Chaque micro-impact interne est amorti, prolongeant la durée de vie de l’instrument.

Précision accrue dans les environnements dynamiques

Les variations de pression deviennent plus lisibles et contrôlées.

Stabilité du point zéro

Le tube de Bourdon reste aligné, réduisant le risque de dérive ou de désétalonnage.

2.6. Le rôle de l’huile silicone dans les conditions extrêmes

Certaines versions utilisent de l’huile silicone au lieu de la glycérine.

Utilisation recommandée lorsque :

• la température chute régulièrement sous 0°C,
• l’application se situe en extérieur dans des zones froides,
• l’installation est soumise à de grands écarts thermiques.

Pourquoi ?

Parce que la glycérine devient plus visqueuse par temps froid, ce qui ralentit trop l’aiguille.
L’huile silicone, beaucoup plus stable thermiquement, garantit :

• une aiguille fluide en toutes conditions,
• une lecture précise même à -20°C,
• un comportement constant face aux variations rapides.

2.7. Étanchéité renforcée du boîtier

Le bain de glycérine nécessite une étanchéité presque parfaite.
Cela impose un niveau supérieur de fabrication :

• joints renforcés,
• fermeture hermétique,
• absence d’air libre et d’humidité interne,
• vissage précis,
• boîtier anti-corrosion.

Ces caractéristiques rendent les manomètres à glycérine particulièrement adaptés à :

• l’extérieur,
• les environnements poussiéreux,
• les atmosphères humides,
• les zones exposées aux éclaboussures.

2.8. Résistance à la pression et aux environnements contraignants

Grâce à leur conception mécanique renforcée et à l'amortissement interne, les manomètres à glycérine supportent mieux :

• les impulsions de pression,
• les phénomènes transitoires,
• les démarrages fréquents,
• les variations brutales de charge.

Ils sont donc parfaitement adaptés aux installations :

• hydrauliques haute pression,
• pneumatiques industrielles,
• circuits d’air comprimé vibrants,
• pompages intensifs,
• centrales hydrauliques pour engins.

3. Les avantages majeurs des manomètres à bain de glycérine.

Les manomètres à bain de glycérine se sont imposés comme la solution incontournable dans l’industrie, le BTP, l’hydraulique, la pneumatique et les systèmes mécaniques soumis à des contraintes importantes. Leur construction renforcée, associée au rôle unique du liquide visqueux, leur confère une supériorité incontestable face aux manomètres secs dans tous les environnements vibrants ou exigeants.

Cette partie développe de manière exhaustive les avantages techniques, économiques et fonctionnels qui expliquent pourquoi les professionnels se tournent massivement vers ce type d’instrument.

3.1. Une stabilité incomparable de l’aiguille, même en environnement fortement vibrant

L’avantage le plus évident — et le plus déterminant — des manomètres à glycérine est la stabilité exceptionnelle de la lecture.
Dans les environnements professionnels, le tremblement de l’aiguille sur un manomètre sec peut rendre la pression :

·       imprécise,

·       difficile à lire,

·       impossible à interpréter correctement.

Ces tremblements sont causés par :

·       les vibrations mécaniques des pompes et moteurs,

·       les pulsations hydrauliques internes,

·       les chocs structurels,

·       les variations rapides de pression.

Grâce au bain de glycérine, l’aiguille reste parfaitement stable.
Ce comportement est rendu possible par la viscosité élevée du liquide, qui amortit tous les mouvements parasites du mécanisme.

Cette stabilité permet :

·       une lecture plus fiable,

·       une surveillance continue sans ambiguïté,

·       une analyse rapide des variations réelles,

·       une détection immédiate des anomalies.

Dans le BTP ou l’industrie, où la pression peut être critique (risque de surpression, de rupture ou de défaillance), cette stabilité devient un élément de sécurité majeur.

3.2. Une fiabilité nettement supérieure dans le temps grâce à une réduction de l’usure interne

Sur un manomètre sec, les vibrations provoquent des micro-chocs répétés sur les engrenages et le tube de Bourdon.
À long terme, cela entraîne :

·       un jeu mécanique,

·       un désalignement du mécanisme,

·       un ralentissement de l’aiguille,

·       une dérive de la mesure,

·       une casse interne.

Dans un environnement industriel, ces problèmes apparaissent souvent en quelques mois.

Avec un manomètre à glycérine, ces phénomènes sont pratiquement éliminés.

Le bain de glycérine assure une lubrification interne permanente, réduisant :

·       les frottements,

·       les chocs internes,

·       la fatigue des composants,

·       l usure prématurée du mécanisme.

Résultat : un manomètre à glycérine peut durer 2 à 4 fois plus longtemps qu’un manomètre sec dans un environnement comparable.

Cette longévité accrue est un argument économique majeur, surtout pour :

·       les installations multi-points,

·       les compresseurs industriels,

·       les réseaux hydrauliques complexes,

·       les engins de chantier sollicités quotidiennement.

3.3. Une meilleure précision de mesure dans les environnements dynamiques

Les installations hydrauliques, pneumatiques et mécaniques présentent souvent des variations rapides de pression :

·       démarrage de pompe,

·       montée en charge d’un vérin,

·       impulsions d’air comprimé,

·       cycles d’ouverture/fermeture de soupapes,

·       fluctuations des machines rotatives.

Un manomètre sec réagit trop rapidement à ces micro-changements, entraînant une aiguille qui bouge sans cesse.

Au contraire, la présence de glycérine apporte un effet de filtration naturelle.
L’aiguille ne réagit qu’aux variations significatives, ce qui permet :

·       une meilleure interprétation des données,

·       une lecture nette,

·       une évaluation précise de la pression réelle du système.

Ce filtrage réduit les risques de mauvaise analyse, notamment lors de phases critiques :

·       réglage d’une pression nominale,

·       ajustement d’une soupape,

·       calibration d’un compresseur,

·       diagnostic de fuite ou surpression.

3.4. Une lisibilité optimale grâce à la suppression de la buée et de la condensation

Dans un manomètre sec, la condensation peut apparaître à l’intérieur du boîtier, entraînant :

·       buée sur la vitre,

·       corrosion progressive,

·       lecture totale ou partielle impossible.

La glycérine, en remplissant le boîtier, empêche ce phénomène.
Elle crée une barrière hermétique à l’humidité.

Avantages :

·       lisibilité parfaite en toutes conditions,

·       utilisation possible dans des environnements humides (stations extérieures, salles d’arrosage, zones agricoles),

·       absence totale de buée interne, même lors de chocs thermiques.

Pour les professionnels intervenant en extérieur ou dans des locaux mal ventilés, cette caractéristique est essentielle.

3.5. Une résistance supérieure aux environnements difficiles et aux agressions extérieures

Les manomètres à glycérine sont conçus pour fonctionner dans les environnements les plus exigeants, notamment :

·       poussière,

·       eau,

·       brouillard industriel,

·       exposition prolongée aux intempéries,

·       atmosphères corrosives,

·       températures variables,

·       chocs mécaniques.

Le bain de glycérine renforce la protection interne, mais les boîtiers sont eux aussi plus robustes :

·       inox pour la corrosion,

·       polycarbonate anti-choc pour la vitre,

·       joints renforcés pour l’étanchéité,

·       filetage massif pour résister aux contraintes.

Ce sont les manomètres privilégiés pour les applications en :

·       chantier extérieur,

·       exploitation agricole,

·       construction navale,

·       industrie alimentaire,

·       usines en ambiance humide,

·       unités pétrochimiques.

3.6. Une performance fiable dans les cycles de pression à forte pulsation

Les pompes volumétriques, pompes à piston ou compresseurs produisent des impulsions répétitives de pression.

Un manomètre sec est très sensible à ces pulsations :

·       l’aiguille oscille fortement,

·       la lecture devient imprécise,

·       la mécanique interne s'use rapidement.

Le bain de glycérine amortit ces impulsions et protège le mécanisme contre :

·       les coups de bélier internes,

·       les variations rapides,

·       les surpressions instantanées.

Ce type de protection améliore considérablement la sécurité du système et évite l’apparition de fissures ou d’éclatements de boîtier.

3.7. Un instrument idéal pour les installations extérieures et exposées

Les manomètres à glycérine sont souvent choisis pour les installations :

·       exposées aux intempéries,

·       installées en zone maritime,

·       soumises à des vents de poussière,

·       utilisées sur des machines agricoles ou de TP.

Pourquoi ?

Parce que la glycérine empêche :

·       l’humidité de pénétrer,

·       la corrosion interne,

·       la buée sur le cadran,

·       les variations thermiques trop rapides.

Un manomètre sec placé à l’extérieur peut se dégrader en quelques semaines.
Un modèle à glycérine peut fonctionner plusieurs années sans perte de précision.

3.8. Une grande polyvalence d’utilisation dans le BTP et l’industrie

Les manomètres à glycérine sont compatibles avec une large gamme d’applications :

·       compresseurs industriels,

·       pompes à eau haute pression,

·       centrales hydrauliques,

·       circuits de freinage industriels,

·       engins de chantier,

·       systèmes pneumatiques,

·       installations d’arrosage,

·       groupes de relevage,

·       installations extérieures en environnement difficile.

Cette polyvalence explique pourquoi ils sont souvent considérés comme la solution standard pour les environnements exigeants.

3.9. Une durée de vie significativement plus longue que les manomètres secs

Grâce à la protection interne, l'usure mécanique est considérablement réduite.
L’absence de vibrations directes prolongent :

·       la durée de vie du tube de Bourdon,

·       la précision du mécanisme,

·       l'intégrité de la vitre,

·       l’étanchéité du boîtier.

En moyenne, un manomètre à glycérine dure :

·       2 fois plus longtemps sur une pompe,

·       3 fois plus longtemps sur un compresseur,

·       4 fois plus longtemps sur une installation extérieure.

Il devient donc un investissement rentable pour toute entreprise ou installation professionnelle.

3.10. Une sécurité accrue des installations et des opérateurs

Un manomètre instable peut fournir une lecture fausse ou confuse.
Cela peut entraîner :

·       des réglages incorrects,

·       une détection tardive d'une surpression,

·       un accident hydraulique ou pneumatique.

La lecture stabilisée du manomètre à glycérine réduit ces risques en fournissant une valeur fiable en permanence.

Cette sécurité est essentielle dans :

·       les réseaux hydrauliques haute pression,

·       les vérins industriels,

·       les équipements de levage,

·       les machines-outils,

·       les installations sensibles au risque de rupture.

4. Applications détaillées des manomètres à bain de glycérine.

Les manomètres à bain de glycérine sont conçus pour évoluer dans des environnements où les conditions de fonctionnement sont particulièrement exigeantes. Leur structure renforcée, leur mécanisme amorti et leur stabilité exceptionnelle face aux vibrations les rendent indispensables dans une grande variété d’applications professionnelles, allant des installations hydrauliques haute pression aux compresseurs industriels, en passant par les engins de chantier, les pompes, les réseaux d’air comprimé ou encore les environnements extérieurs agressifs.

Cette partie détaille les domaines d’utilisation les plus courants, afin d’aider les professionnels à identifier clairement les situations dans lesquelles l’usage d’un manomètre à glycérine est non seulement recommandé, mais absolument nécessaire.

4.1. Compresseurs d’air industriels et réseaux d’air comprimé

Les compressions successives et les cycles rapides propres aux compresseurs génèrent :

·       vibrations continues

·       pulsations de pression

·       variations rapides du débit

·       chocs mécaniques internes

·       démarrages et arrêts répétés

Dans ces conditions, les manomètres secs deviennent rapidement illisibles et s’usent très vite. Le bain de glycérine, lui, stabilise l’aiguille, protège le tube de Bourdon et assure une lecture fiable même lorsque le compresseur fonctionne à haut régime.

Applications typiques :

·       compresseurs d’ateliers (mécanique, carrosserie, métallurgie)

·       compresseurs industriels haute pression

·       installations de sablage

·       réseaux d’air comprimé pour outillages pneumatiques

·       centrales d’air avec cuves tampons

La lecture de la pression d’air est un paramètre critique pour éviter les surpressions, garantir la sécurité des équipements et optimiser le rendement des installations. Le manomètre à glycérine s’impose comme la solution la plus fiable.

4.2. Pompes hydrauliques, surpresseurs et groupes de pompage

Les pompes, qu’elles soient centrifuges ou volumétriques, génèrent des pulsations et vibrations importantes lors de leur fonctionnement. Ces irrégularités de pression peuvent nuire à la lecture et entraîner un vieillissement prématuré du matériel.

Le manomètre à glycérine permet :

·       d’amortir les pulsations de pression

·       d’obtenir une lecture stable

·       de surveiller les pressions d’aspiration et de refoulement

·       de contrôler la montée en charge de la pompe

·       de diagnostiquer les pertes de charge ou problèmes de cavitation

Exemples d’applications :

·       stations de pompage eau potable

·       surpresseurs de bâtiments (hôtels, immeubles, usines)

·       pompes d’irrigation agricoles

·       groupes électropompes en industrie

·       pompes de relevage

·       unités de refroidissement

·       circuits hydrauliques pour machines-outils

Dans ces applications, un manomètre sec est inadapté car il ne résiste pas à l’environnement vibratoire.

4.3. Machines et engins de chantier : environnement extrêmement vibrant

Les engins de chantier figurent parmi les environnements les plus exigeants pour les instruments de mesure. Les vibrations sont :

·       constantes,

·       multidirectionnelles,

·       parfois violentes,

·       combinées à des chocs,

·       amplifiées par les mouvements du terrain.

Seul un manomètre à glycérine peut fonctionner en continu dans ces conditions.

Applications dans le BTP :

·       pelleteuses

·       mini-pelles

·       bulldozers

·       chargeuses

·       chariots télescopiques

·       grues mobiles

·       machines de forage

·       compacteurs

·       BRH (brise-roche hydraulique)

Ces engins utilisent des circuits hydrauliques haute pression où la mesure de la pression est indispensable pour :

·       détecter les surcharges

·       diagnostiquer un vérin défaillant

·       contrôler les débits

·       éviter la rupture des flexibles

·       optimiser la puissance de travail

Un manomètre non amorti ne survivrait pas longtemps dans ce milieu.

4.4. Installations hydrauliques industrielles haute pression

Dans les systèmes hydrauliques industriels, les pressions peuvent atteindre :

·       160 bar

·       250 bar

·       350 bar

·       voire 420 bar selon les applications

Ces installations sont très sollicitées et fonctionnent souvent en continu, ce qui impose des contraintes mécaniques sévères sur les instruments de mesure.

Usages typiques :

·       centrales hydrauliques industrielles

·       presses hydrauliques

·       vérins industriels

·       bancs d’essais

·       systèmes de levage

·       plateformes hydrauliques

·       machines-outils

Dans ces circuits, un manomètre sec serait rapidement détruit par :

·       les coups de bélier

·       les impulsions de charge

·       les micro-chocs internes

·       les vibrations de structure

·       les variations rapides de pression

Le bain de glycérine joue alors un rôle essentiel de protection et de stabilisation.

4.5. Installations pneumatiques industrielles et outillages

Dans une installation pneumatique professionnelle, la pression doit être surveillée en permanence pour garantir :

·       la sécurité des opérateurs

·       la performance des outils

·       la régularité du débit d’air

·       la durabilité du réseau

Les outillages pneumatiques (clés à choc, perceuses, visseuses, meuleuses) génèrent des pulsations d’air et des vibrations dans le réseau.

Le manomètre à glycérine assure une lecture stable malgré ces perturbations.

Présence courante :

·       ateliers de maintenance automobile

·       ateliers industriels

·       chaînes de production automatisées

·       zones de peinture pneumatique

·       installations d’air pour robots industriels

4.6. Installations extérieures, humides ou agressives

Les manomètres à glycérine possèdent une excellente résistance aux environnements difficiles :

·       humidité

·       pluie

·       poussière

·       variations de température

·       condensation interne

·       atmosphères corrosives

Applications extérieures :

·       installations agricoles

·       stations de traitement d’eau

·       réseaux d'irrigation

·       systèmes de pompage en milieu marin

·       chantiers extérieurs longue durée

·       installations industrielles non protégées

Le bain de glycérine protège le mécanisme en créant une barrière contre l’oxydation interne.

4.7. Applications sur les machines à pistons, pompes volumétriques et équipements pulsatoires

Certaines machines génèrent des pulsations très marquées :

·       pompes à piston

·       pompes à membrane

·       pompes doseuses

·       pompes péristaltiques

·       compresseurs alternatifs

·       machines haute pression

Ces pulsations peuvent provoquer :

·       des fluctuations rapides de l’aiguille

·       des micro-chocs destructeurs

·       une lecture imprécise

·       un vieillissement accéléré du tube de Bourdon

Le manomètre à glycérine absorbe ces pulsations et stabilise la pression affichée.

4.8. Applications dans le contrôle et maintenance technique

Les techniciens utilisent fréquemment les manomètres à glycérine comme instruments de diagnostic :

·       contrôle de surpresseur

·       test de pompe

·       vérification d’un circuit hydraulique

·       détection de perte de pression

·       recherche de fuite

·       analyse des coups de bélier

L’amortissement interne permet d’obtenir une lecture fiable même pendant la manipulation, contrairement à un manomètre sec trop sensible aux mouvements.

4.9. Utilisation en environnement industriel : vibrations + pression + cycles intensifs

Dans une usine, les instruments sont soumis à :

·       des cycles répétés,

·       des vibrations continues,

·       des variations de pression brusques,

·       des températures fluctuantes,

·       des environnements poussiéreux ou humides.

Le manomètre à glycérine est conçu pour supporter ce type d’usage grâce à :

·       son mécanisme robuste,

·       son bain protecteur,

·       sa vitre anti-impact,

·       son boîtier étanche et résistant.

Il devient alors la norme dans :

·       la chimie

·       la pétrochimie

·       l’agroalimentaire

·       la métallurgie

·       le BTP industriel

·       la maintenance infrastructurelle

·       les centrales de production

4.10. Applications agricoles et irrigation

Les réseaux agricoles comportent de nombreuses sources de vibration :

·       moteurs thermiques

·       pompes volumétriques

·       variations de pression dans les rampes

·       équipements mobiles

Les manomètres à glycérine permettent d’assurer un suivi fiable de la pression sur :

·       pompes d’irrigation

·       systèmes de goutte-à-goutte

·       réseaux enterrés ou de surface

·       rampes de pulvérisation

5. Comment choisir un manomètre à bain de glycérine ?

Le choix d’un manomètre à bain de glycérine ne doit jamais être fait au hasard. Un mauvais modèle peut fausser les mesures, réduire la durée de vie de l’installation, voire provoquer des risques de surpression. Pour garantir une mesure fiable, durable et sécurisée, il est essentiel de choisir un instrument adapté aux caractéristiques techniques de l'installation, aux contraintes de pression, à l’environnement de travail et aux exigences de durabilité.

Cette partie présente en détail tous les critères à examiner pour sélectionner le manomètre adéquat dans un contexte professionnel.

5.1. Choisir la bonne plage de pression

C’est le critère le plus important. La plage de pression doit être adaptée au fonctionnement réel de l’installation.

Règle de base :

Il est recommandé de choisir une échelle dont la valeur maximale est environ 1,5 à 2 fois supérieure à la pression nominale.

Exemples :

·       Installation fonctionnant à 4 bar → manomètre 0–6 bar ou 0–10 bar

·       Installation à 10 bar → manomètre 0–16 bar

·       Circuit hydraulique haute pression de 200 bar → manomètre 0–250 bar

Pourquoi ?

·       pour éviter la surcharge du tube de Bourdon,

·       pour garantir une lecture précise,

·       pour éviter les déformations et pertes d'étalonnage,

·       pour prolonger la durée de vie du manomètre.

Un manomètre sous-dimensionné s’use rapidement et devient dangereux.

5.2. Diamètre du cadran : lisibilité et distance de lecture

Le diamètre du cadran influence la facilité de lecture et dépend de l’emplacement du manomètre.

Diamètres les plus courants :

·       Ø 40 mm : petits espaces, machines compactes

·       Ø 63 mm : standard pour compresseurs, pompes, chantiers

·       Ø 80 mm : meilleure lisibilité dans les ateliers

·       Ø 100 mm : installations industrielles, lecture à distance

·       Ø 150 mm : panneaux de contrôle, salles techniques

Choisir selon :

·       l’accessibilité du manomètre,

·       la distance entre l’opérateur et le cadran,

·       la précision souhaitée,

·       la visibilité en environnement sombre ou poussiéreux.

5.3. Choisir le bon type de montage : radial ou axial

Le mode de fixation dépend de la configuration de l'installation.

Manomètre radial (raccord en bas)

·       le plus courant

·       idéal pour montage sur une pompe, un compresseur, un collecteur, un flexible

·       lecture frontale classique

Manomètre axial (raccord arrière)

·       utilisé pour panneaux d’instrumentation

·       idéal pour une intégration encastrée

·       lecture horizontale ou verticale selon installation

Variante : montage avec bride

Utile pour les installations nécessitant une fixation renforcée.

5.4. Matériau du boîtier : acier peint ou inox

Le choix du matériau dépend principalement de l'environnement.

Acier peint :

·       économique

·       idéal pour environnements secs et intérieurs

·       usage standard

Inox (AISI 304 ou 316) :

·       résistant à la corrosion

·       indispensable en extérieur

·       recommandé pour atmosphères humides

·       adapté aux environnements agressifs (poussière, huiles, produits chimiques)

Pour les installations extérieures, l’inox est incontournable.

5.5. Type de liquide de remplissage : glycérine ou huile silicone ?

Glycérine :

·       adaptée à 90% des applications

·       excellent amortissement

·       idéale pour températures ambiantes entre -5°C et +65°C

Huile silicone :

·       meilleure résistance au froid

·       ne devient pas trop visqueuse à basse température

·       recommandée pour :

o   installations extérieures en climat froid

o   chantiers hivernaux

o   environnements soumis à variations thermiques brusques

5.6. Type de raccord et filetage

Les filetages les plus courants sont :

·       1/4" BSP

·       1/2" BSP

·       parfois M10, M12, NPT selon équipement

Le raccord doit être compatible avec le piquage de l’installation.

5.7. Compatibilité fluide / matériau

Le manomètre doit être compatible avec le fluide mesuré :

·       air comprimé

·       eau

·       huiles hydrauliques

·       gaz non corrosifs

En présence de fluides corrosifs, un manomètre inox est obligatoire.

5.8. Tenue en température

Les manomètres à glycérine peuvent supporter :

·       températures internes jusqu’à 65°C

·       températures extérieures variables selon le type de liquide

En cas d’exposition à des températures extrêmes → préférer l’huile silicone.

5.9. Présence de membrane d’égalisation (bladder)

Sur certains modèles haut de gamme, une membrane interne compense la dilatation du liquide.
Elle est recommandée lorsque :

·       l’installation chauffe fortement

·       la température interne du boîtier varie

·       la précision doit rester constante sur le long terme

6. Pourquoi choisir les manomètres à glycérine proposés par Achatmat ?

Choisir un manomètre à bain de glycérine via Achatmat, c’est bénéficier d’un matériel professionnel adapté aux exigences du terrain, répondant aux normes de sécurité et capable de supporter les environnements les plus difficiles.

Voici les avantages spécifiques offerts par Achatmat.

6.1. Une gamme sélectionnée pour le BTP, l'industrie et l’hydraulique

Les produits sont choisis selon des critères stricts :

·       robustesse mécanique

·       résistance aux vibrations

·       longévité du mécanisme interne

·       précision de lecture

·       conformité aux normes EN 837

·       résistance à la corrosion

Chaque modèle est pensé pour un usage professionnel réel.

6.2. Une offre complète couvrant toutes les applications

Achatmat propose :

·       des diamètres variés (40 à 150 mm)

·       des plages de pression de 0–4 bar jusqu’à 0–400 bar

·       des modèles radiaux ou axiaux

·       des boîtiers acier ou inox

·       des versions glycérine ou silicone

·       des manomètres haute pression et industriels

Cette diversité permet de répondre à toutes les installations.

6.3. Une qualité supérieure à prix compétitif

L’un des points forts d’Achatmat est de proposer des instruments :

·       performants

·       durables

·       fiables

·       testés en conditions réelles

à des tarifs accessibles pour les entreprises de toutes tailles.

6.4. Livraison rapide et stock disponible

Pour les professionnels, l’immobilisation d’un chantier ou d’une machine est coûteuse.
Achatmat garantit :

·       disponibilité immédiate

·       expédition rapide

·       réassort constant

6.5. Un accompagnement technique adapté aux professionnels

Les équipes Achatmat peuvent conseiller le bon modèle en fonction :

·       du type d’installation

·       de la plage de pression

·       du fluide à mesurer

·       du mode de montage

·       de l’environnement d’utilisation

Cet accompagnement est essentiel pour éviter les erreurs de sélection.

6.6. Fiabilité éprouvée sur le terrain

Les manomètres proposés sont utilisés quotidiennement par :

·       des artisans plombiers

·       des installateurs de pompage

·       des techniciens en hydraulique

·       des mécaniciens industriels

·       des exploitants agricoles

·       des entreprises de travaux publics

La satisfaction des professionnels est un gage de qualité et de sérieux.

FAQ – Manomètres à bain de glycérine

Voici une FAQ complète destinée à répondre aux questions les plus courantes des professionnels.
Elle renforce le SEO grâce à un champ lexical technique précis.

1. À quoi sert la glycérine dans un manomètre ?

Elle amortit les vibrations, stabilise l’aiguille, protège le mécanisme interne et améliore la lisibilité, même dans les environnements vibrants ou instables.

2. Quelle est la différence entre un manomètre sec et un manomètre à glycérine ?

·       Le modèle sec n’a pas de liquide interne : il est économique mais sensible aux vibrations.

·       Le modèle à glycérine offre une lecture stable et une longévité bien supérieure.

3. Quand faut-il utiliser un manomètre à glycérine ?

Lorsqu’une installation est soumise à :

·       vibrations,

·       pulsations de pression,

·       chocs mécaniques,

·       variations thermiques,

·       usage extérieur.

4. Peut-on utiliser un manomètre à glycérine en extérieur ?

Oui, surtout les modèles en inox. La glycérine protège contre la condensation, l’humidité et la corrosion.

5. Comment choisir la bonne plage de pression ?

Il faut choisir une échelle 1,5 à 2 fois supérieure à la pression nominale de l’installation.

6. Quel liquide choisir : glycérine ou huile silicone ?

·       Glycérine : applications standard, températures modérées.

·       Silicone : environnement froid, variations thermiques importantes.

7. La glycérine peut-elle geler ?

À partir d’environ -10°C, sa viscosité augmente. Pour des températures très basses, l’huile silicone est recommandée.

8. La glycérine peut-elle fuir ?

Oui, en cas de choc violent ou de fissure du boîtier. Dans ce cas, il faut remplacer le manomètre.

9. Un manomètre à glycérine est-il compatible avec la vapeur ?

Non. Pour la vapeur, il faut un manomètre spécifique associé à un siphon vapeur.

10. Peut-on monter un manomètre radial à la place d’un axial ?

Non, les montages sont différents et doivent correspondre au piquage prévu sur l'installation.

11. Quelle est la durée de vie moyenne d’un manomètre à glycérine ?

En environnement normal : plusieurs années.
En environnement industriel : généralement deux à trois fois plus longtemps qu’un manomètre sec.

12. Quand doit-on remplacer un manomètre ?

Si :

·       l’aiguille tremble anormalement,

·       la lecture devient imprécise,

·       il y a fuite de glycérine,

·       le cadran est illisible,

·       le tube de Bourdon est déformé.

13. Faut-il recalibrer un manomètre à glycérine ?

Rare en BTP, mais possible en milieu industriel lorsque la précision est critique.

14. Peut-on utiliser un manomètre à glycérine avec des fluides corrosifs ?

Oui, mais seulement avec un boîtier inox et un mécanisme interne adapté.

15. Pourquoi l’aiguille semble-t-elle “ralentie” ?

C’est normal : la glycérine amortit le mouvement pour une lecture plus stable et précise.
